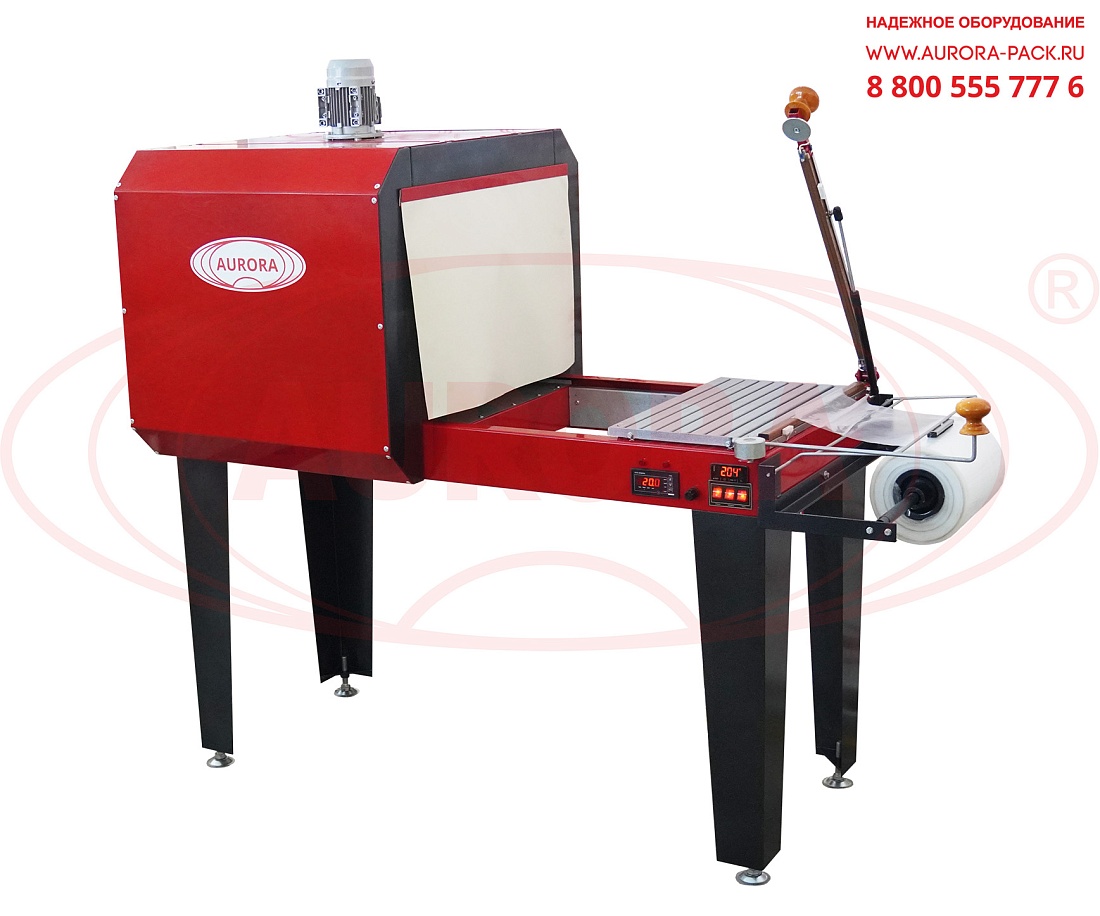

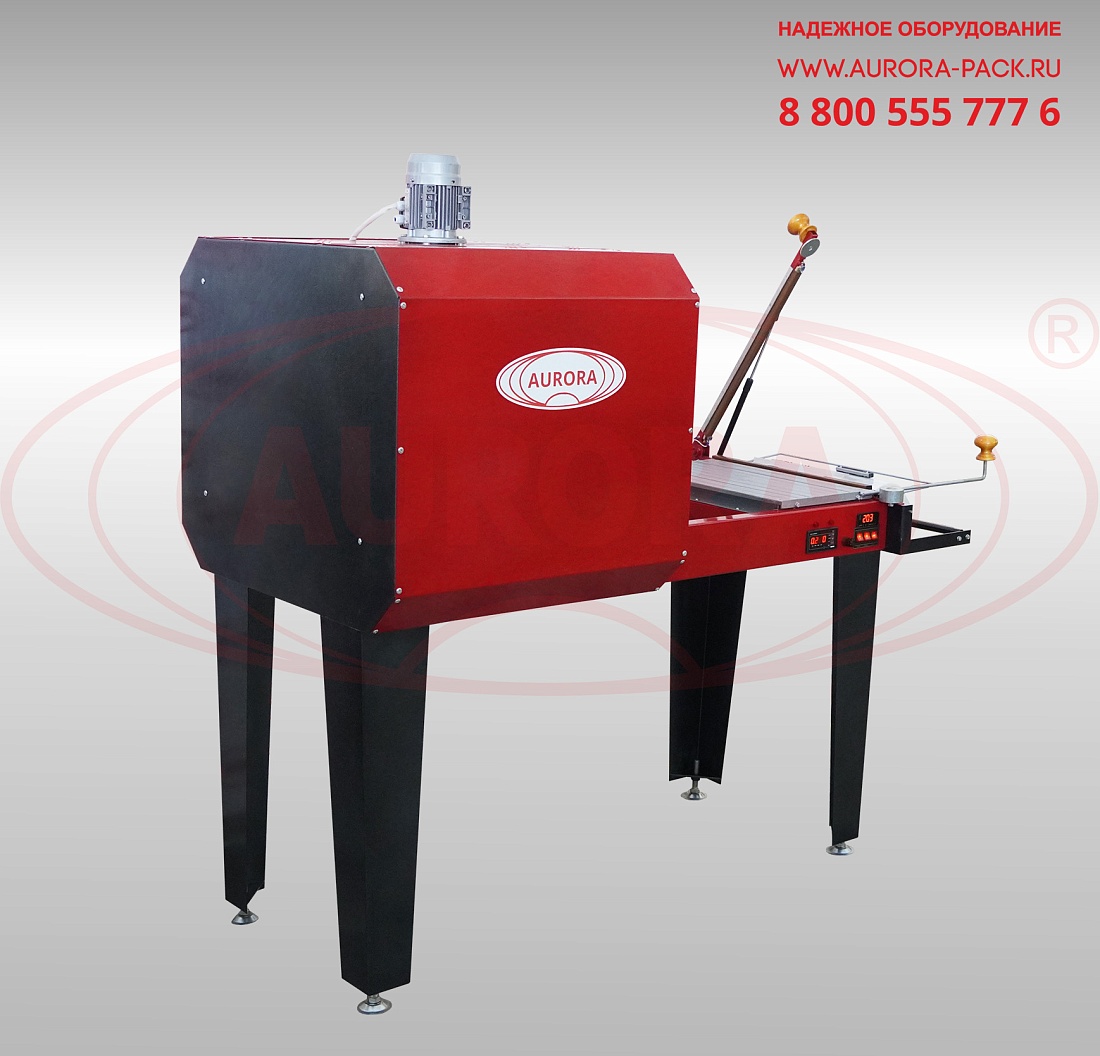

Упаковочная машина УМ-3 «Элемент Плюс»

Аппарат упаковочный УМ-3 «Элемент Плюс» — оптимальное технологическое решение для производств малого и среднего уровня. Машина позволяет быстро, эффективно и безопасно упаковывать продукцию в пленку из термоусадочных материалов. Для одновременной сварки и обрезки полотна термоусадочной пленки установка оборудована термоножом. Нагревательные элементы термоножа работают в импульсном режиме. Цикл сварки и отрезки термоусадочной пленки начинается при опускании верхней планки термоножа в нижнее рабочее положение. Длительность цикла сварки и отрезки пленки, а также время, достаточное для перемещения продукции в термотоннель, и время, достаточное для усадки пленки в термотоннеле, задаются с помощью реле времени, установленного в корпусе блока управления.
Запайка пленки реализуется в термотоннеле. Температура в рабочей камере устанавливается при помощи терморегулятора. Под защитным кожухом термотоннеля расположены нагревательные элементы (ТЭНы), обеспечивающие нагрев рабочего пространства термотоннеля до температуры усадки упаковочного материала. Диапазон регулировки температуры в термотоннеле — от 20 до 160 С.
Машина может быть интегрирована в многофункциональную технологиче-скую линию, став завершающим этапом полного цикла производства про-дукта. Простое конструктивное исполнение наряду с высокой точностью за-пайки и плотностью усадки упаковочного материала обуславливают широ-кую востребованность данного оборудования предприятиями различного профиля.

Назначение и область применения

Ручной упаковщик УМ-3 «Элемент Плюс» предназначен для штучной или групповой упаковки различных видов изделий в термоусадочную полиэтиленовую пленку. Установка применяется производственными компаниями, выпускающими пищевую продукцию в банках, бутылках, пакетах (молоко, мука, соки, алкогольные напитки); фармацевтические и ветеринарные препараты во флаконах, ампулах, таблетках; косметические средства в тубах, баночках; товары химической отрасли в канистрах, ведрах и другой таре.

Принцип работы

Оператор устанавливает нужный температурный режим и другие параметры работы установки, заправляет пленку, вытягивает ее поверх упора термоножа на подвижный стол с запасом, необходимым для оборачивания продукции. Далее продукция помещается на подвижной стол поверх пленки и оборачивается свободным концом пленки по направлению к термоножу. Опускание и прижатие верхней планки термоножа к упору запускает процессы сварки и отрезки пленки от рулона. После окончания цикла сварки и отрезки пленки верхняя планка термоножа поднимается в исходное положение. Подвижный стол с предварительно упакованной продукцией перемещается в рабочую камеру. По истечении времени усадки пленки оператор возвращает подвижный стол в исходное положение и снимает готовую упаковку.

Основные элементы

• Термотоннель;
• Подвижный стол;

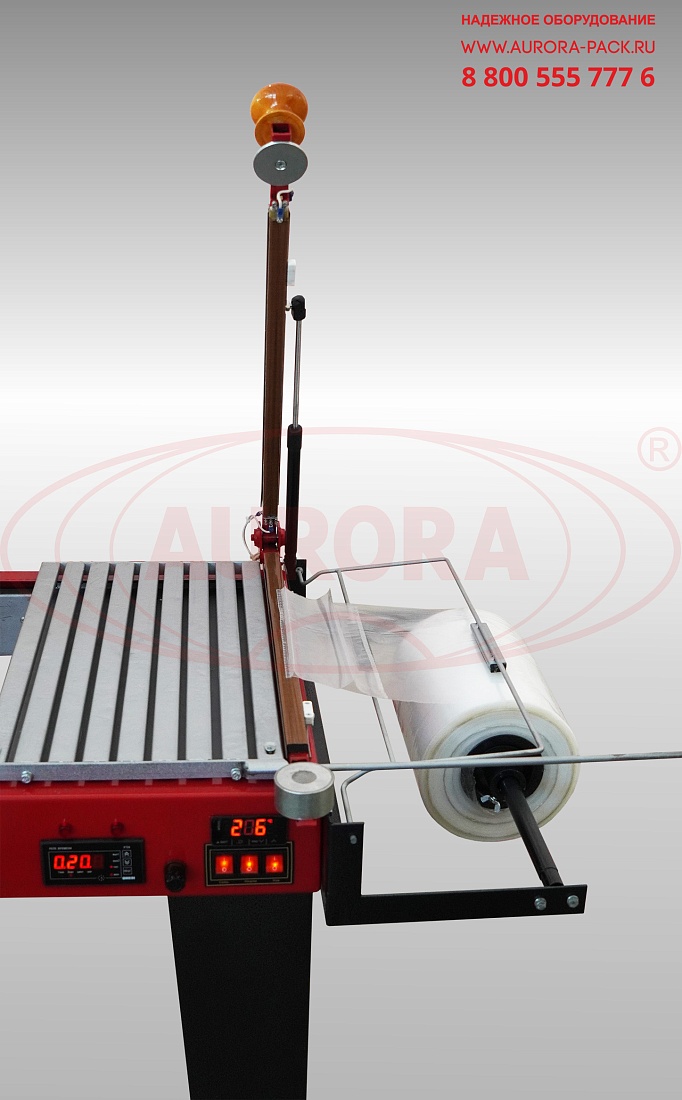

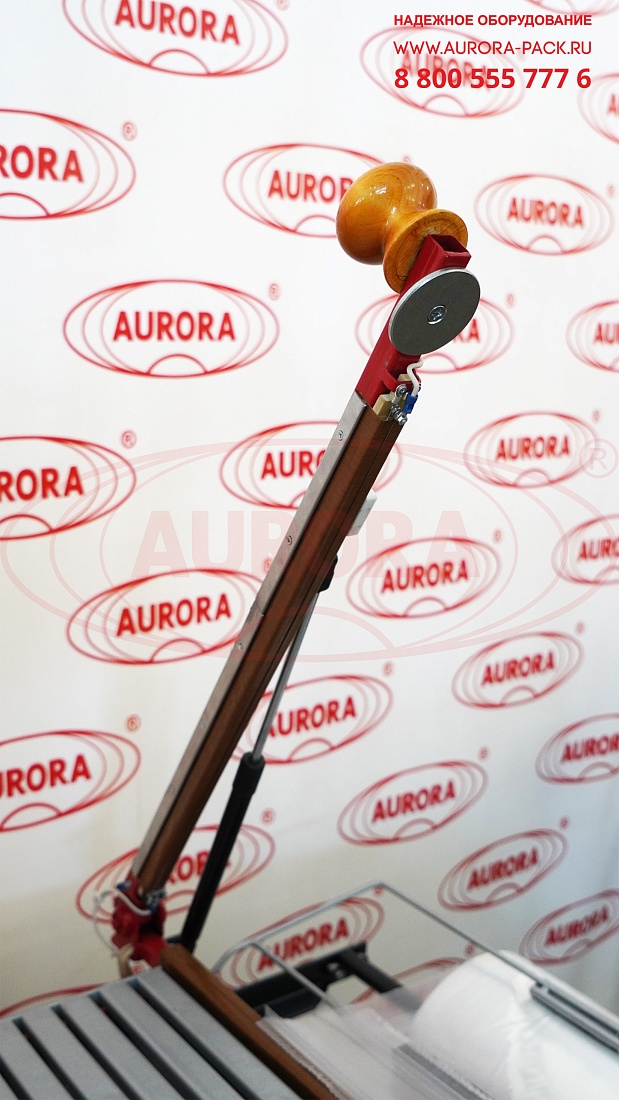

• Термонож (оснащен электромагнитом удержания ножа в рабочем положении);

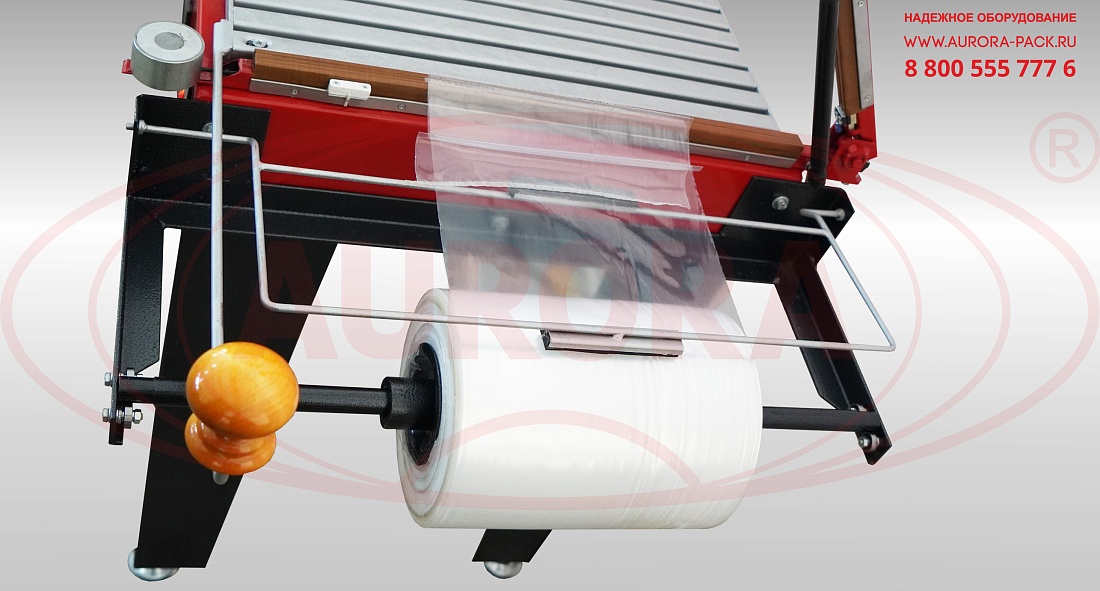

• Бобина (рулонодержатель);
• Электродвигатель;
• Блок управления.

Преимущества

• Наличие опции охлаждения после термической обработки;
• Индивидуальная настройка температуры в рабочей камере и других параметров;
• Компактность исполнения.

Универсальность

Возможность упаковки широкого диапазона продуктов позволяет применять данную машину в различных отраслях промышленности.

Удобство работы

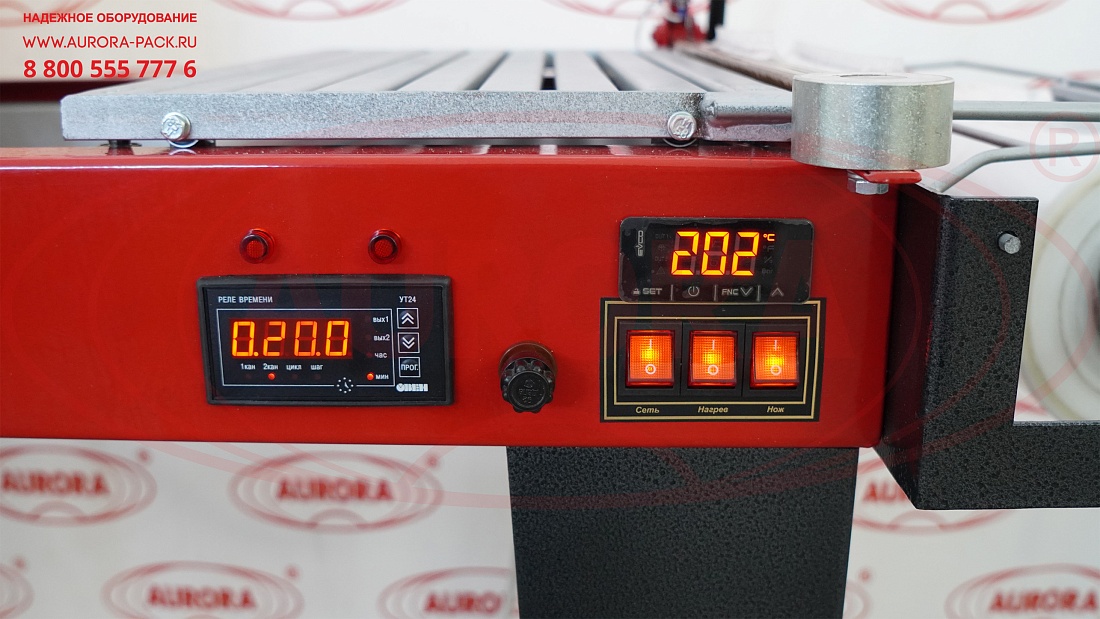

Для удобства работы оператора блок управления расположен на внешней части корпуса вне рабочего пространства. Время запайки и обрезки пленки, время перемещения продукции в термотоннель, время усадки пленки устанавливается в заводских условиях и может быть изменено в соответствии с параметрами используемой упаковочной пленки и тары.

Варианты исполнения

Данная модель может быть оснащена возвратным механизмом для автоматического перемещения обернутой в упаковочный материал продукции в термотоннель.

Безопасность

Термокамера имеет закрытое исполнение, что исключает риск получения термических ожогов. Реализация процессов, связанных с термической обработкой упаковки, осуществляется автоматически.
