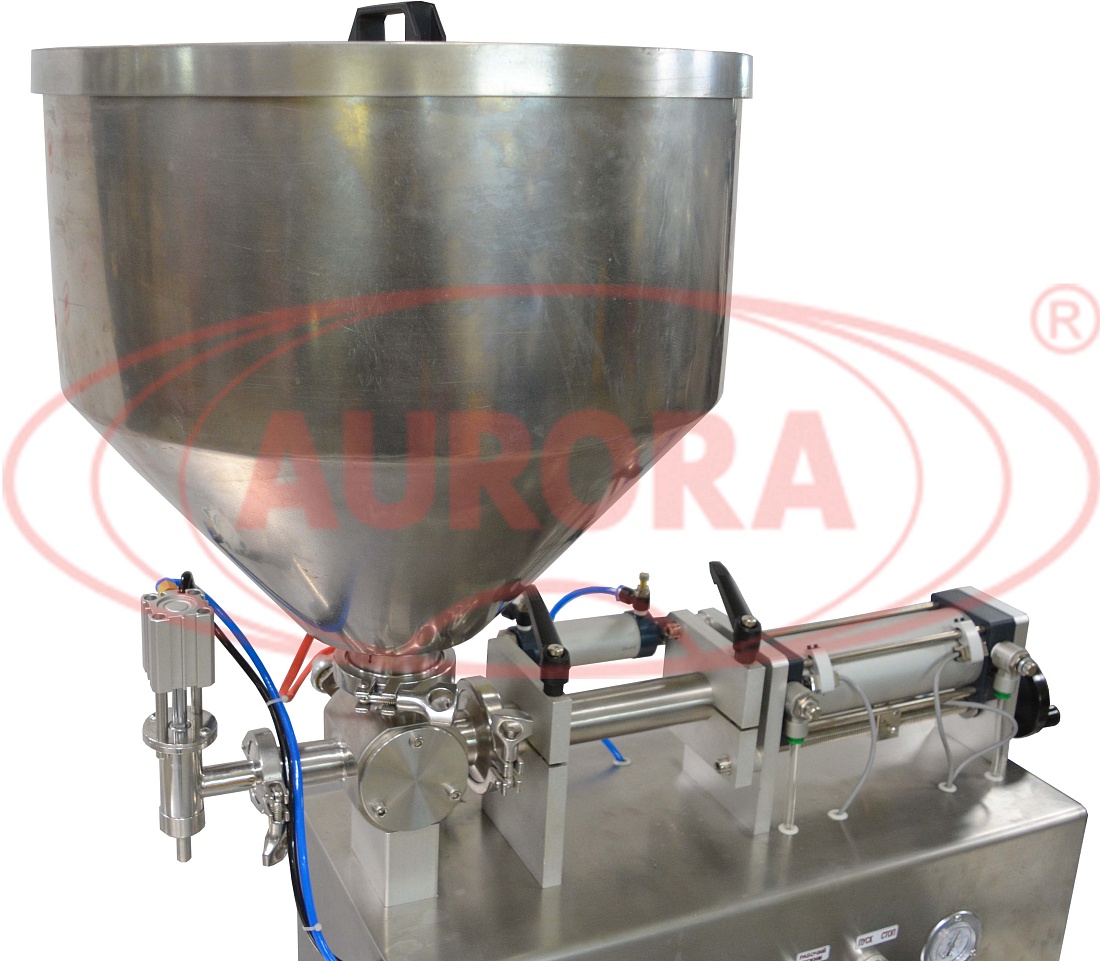

Поршневой дозатор МД-500М1 с рубашкой подогрева

Назначение и область применения

Поршневой дозатор МД-500М1 с рубашкой подогрева используется для фасовки (розлива) и дозированной подачи предварительно разогретых жидких, пастообразных и вязких продуктов. Сам продукт может быть пищевого, косметического или фармацевтического назначения, также возможна фасовка не агрессивных химических веществ. Дозатор может применяться на различных типах производств. Приемный бункер полуавтомата оснащен электрической рубашкой подогрева. Оборудование отвечает всем стандартам GMP, а также соответствует нормативным требованиям, предъявляемым для пищевых и косметических производств.

Принцип работы

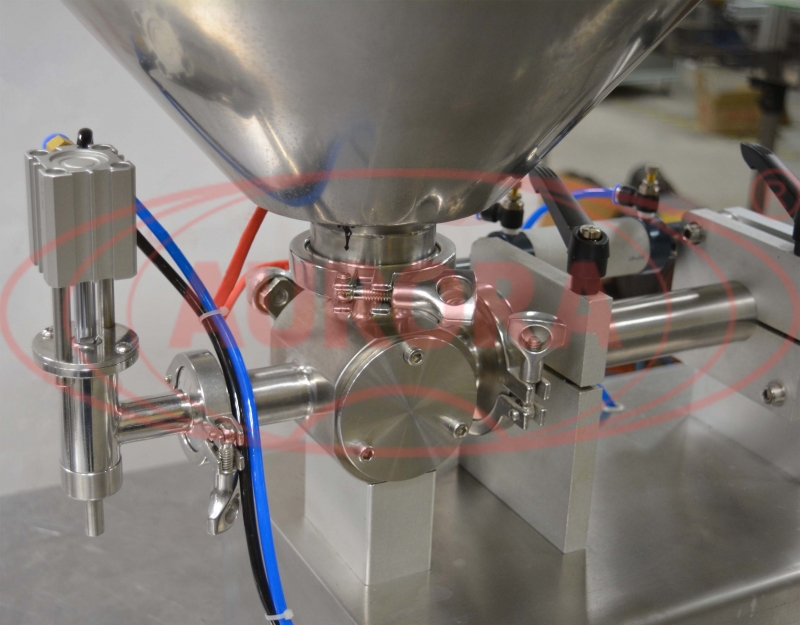

Продукт из бункера поступает в цилиндр для продукта в момент открытия вертикального хода клапана, после заполнения цилиндра, клапан закрывается.

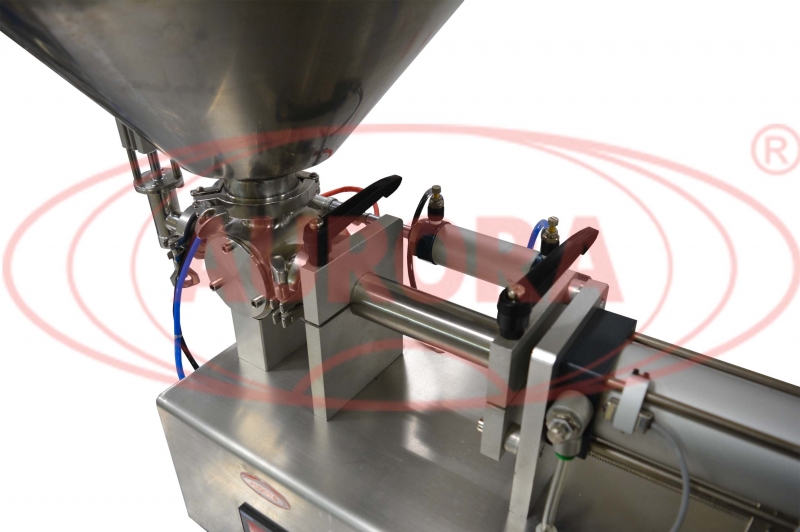

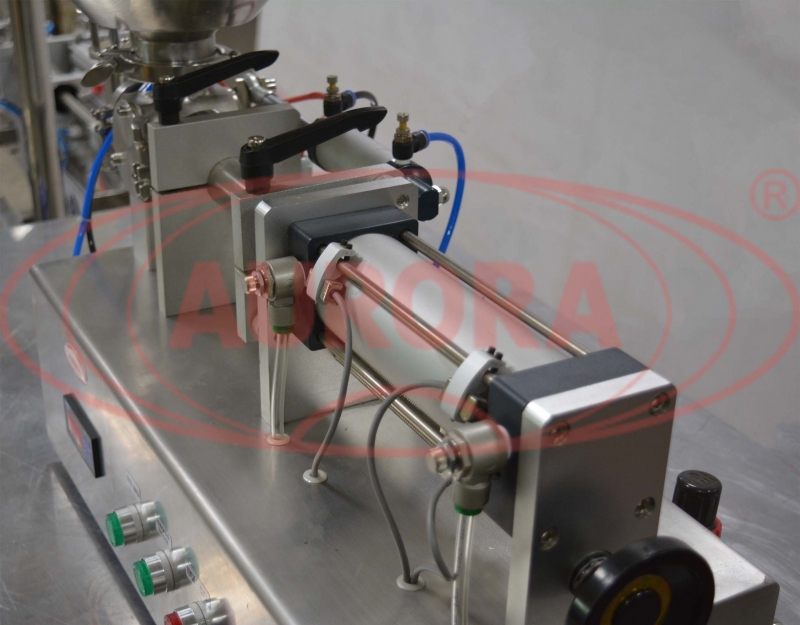

При наполнении цилиндра для продукта поршень пневмоцилиндра перемещается вправо, далее поршень создает обратное давление, перемещаясь влево (перемещая поршень цилиндра для продукта влево), открывается горизонтальный ход клапана, открывается передний однонаправленный клапан, происходит дозирование.

Подогрев (рубашка подогрева) включается сразу после включения сетевого питания (при необходимости ее можно отключить). Для поддержания заданной температуры в рубашке подогрева установлен датчик температуры.

Опционально также возможна установка перемешивающего устройства и датчика уровня продукта в приемной емкости.

Если температура окружающей среды превышает заданную, то подогрев не включится.

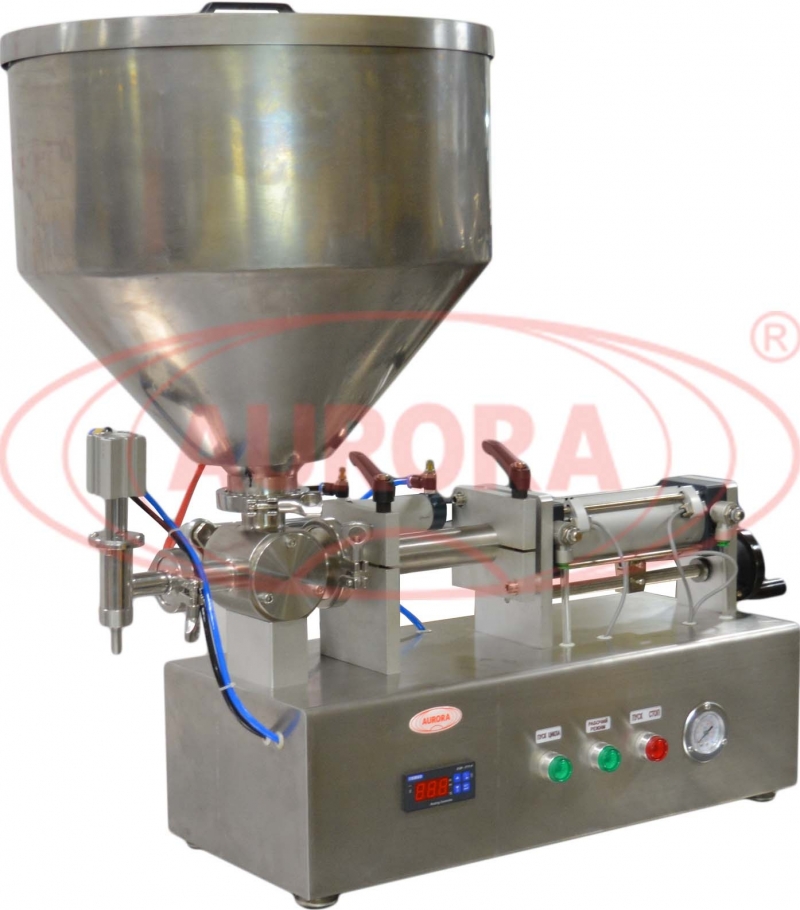

Основные элементы

1. Корпус.
2. Бункер с рубашкой подогрева.
3. Панель управления рубашкой подогрева.
4. Дозирующее сопло.
5. Педаль.
6. Маховик — регулятор дозы.
7. Манометр.
8. Кнопки: Вкл/Выкл; переключение режимов (автоматический или ручной — педаль); сброс.
9. Регуляторы скорости всасывания и дозирования.

Преимущества

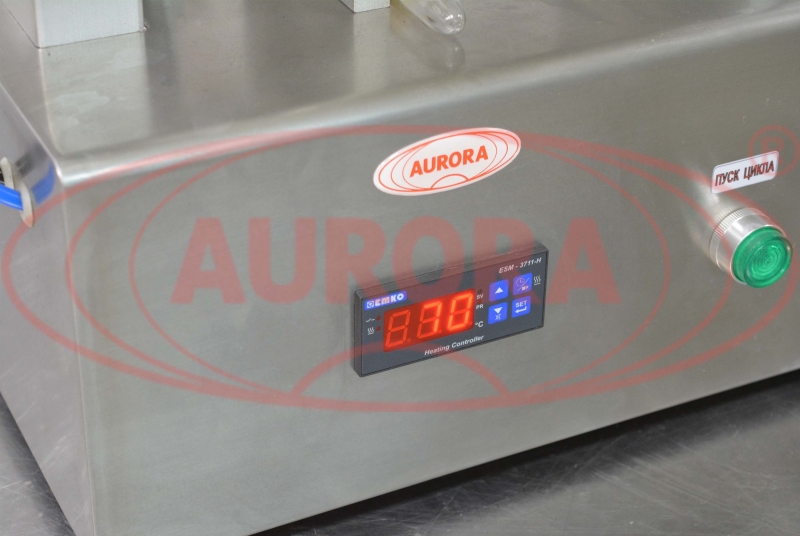

1. Температура нагрева задается, контролируется и автоматически поддерживается с помощью электронного терморегулятора.
2. Низкий уровень шума.
3. Быстрое регулирование объема дозы.
4. Легкая установка и эксплуатация.

Варианты исполнения

Мы имеем положительный опыт в изготовлении и наладке дозирующего оборудования. Данная установка может подвергаться модификации:

• возможность дозирования продукта с вкраплениями (согласуется и просчитывается индивидуально)
• исполнение с нижней подачей продукта, то есть без бункера
• возможность добавления перемешивающего устройства
• возможность установки датчика уровня продукта
• возможность подсоединения дозатора к укупорочному устройству
• варианты исполнения данного дозатора с двумя или четырьмя соплами
• варианты вертикального исполнения дозатора, в том числе с рубашкой подогрева
