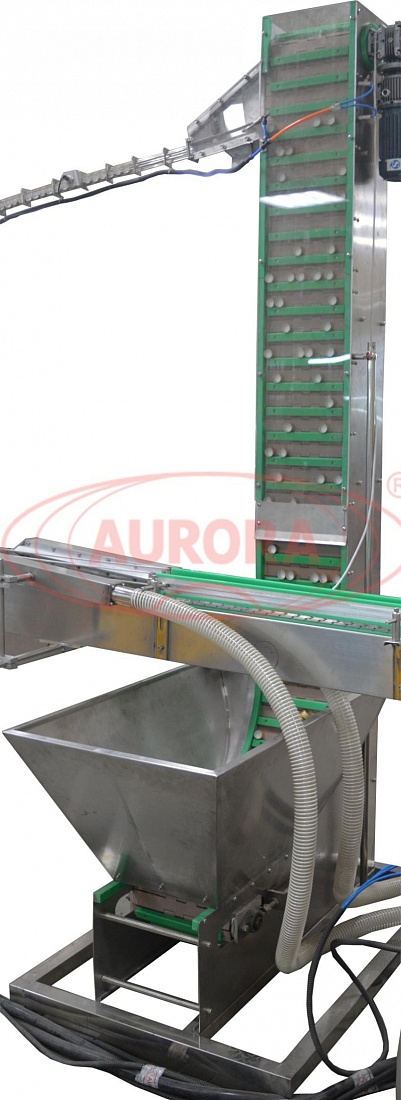

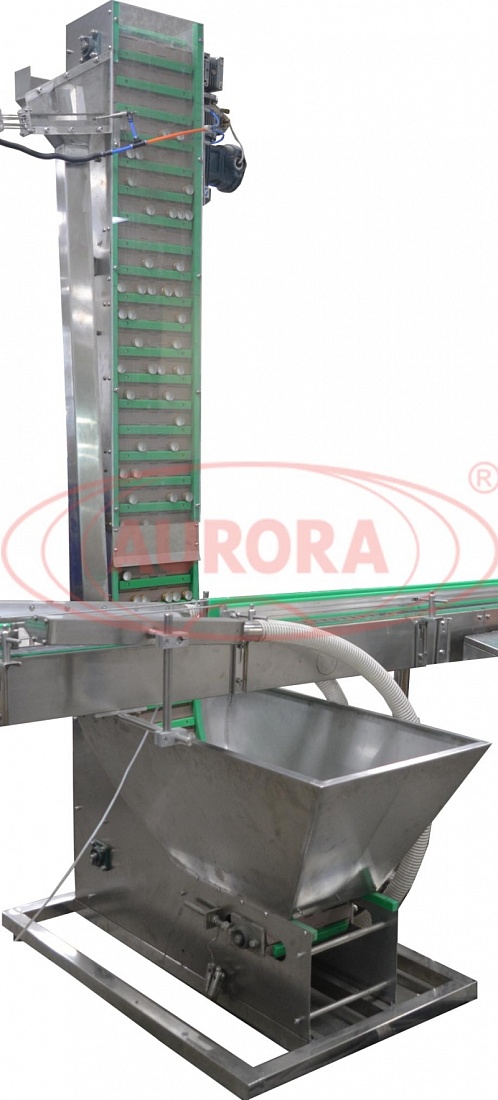

Ориентатор элеваторного типа во взрывозащищенном исполнении (6000 шт/ч) ОК-ЭЛ

Назначение и область применения

В автоматизированных линиях розлива, моноблоках или триблоках для подачи крышки используются специальные ориентаторы элеваторного типа. Такое оборудование полностью автоматизировано, оператору только необходимо своевременно засыпать крышки в бункер, в противном случае ориентатор остановится в аварийном режиме.

Ориентатор элеваторного типа БК-3000 предназначен для бесперебойной подачи крышек к механизму укупорки и их ориентации. Изделие может применяться на косметических, фармацевтических, пищевых и химических производствах. Оборудование соответствует требованиям GMP.

На желобе установлены датчики, при помощи которых определяется переполнение желоба крышками или их отсутствие.

Принцип работы

Крышки проходят через желоб, на котором установлен датчик. Если желоб переполнен и напротив датчика задерживается крышка, то лента ориентатора останавливается. Также на ориентаторе установлены сопла со сжатым воздухом.

Сопло, установленное в месте выдачи крышки, включается вместе с поршнем, фиксирующим крышку.

За работу сопел и поршня отвечают два электромагнитных клапана, установленные за обшивкой, в нижней части моноблока.

Основные элементы

1. Датчик крышки
2. Сопла
3. Желоб с крышками

Преимущества

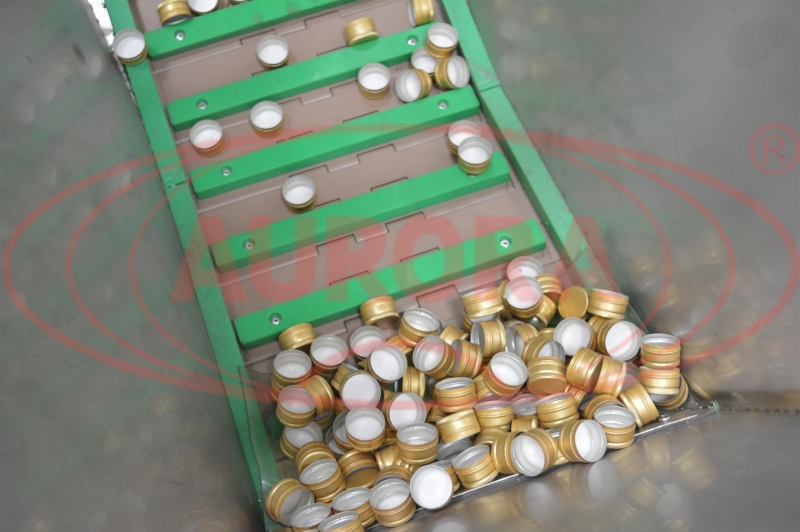

1. Ориентирование пробки осуществляется гравитационным способом на подъемной ленте, после чего подается в накопительный пробкопровод, присоединенный непосредственно к автоматическому укупорщику
2. Наличие бункера большого объема
3. Автомат легко интегрируется в производственные линии, как нашего изготовления, так и сторонних производителей

Варианты исполнения

Данный ориентатор может подвергаться модификации:

• исполнение с большей производительностью
• исполнение с ворошителем
• исполнение с преобразователем частоты, с помощью которого можно устанавливать значения ускорений, замедлений, управлять запуском и скоростью
