Ориентатор вибрационный для алюминиевых колпачков ОК-В

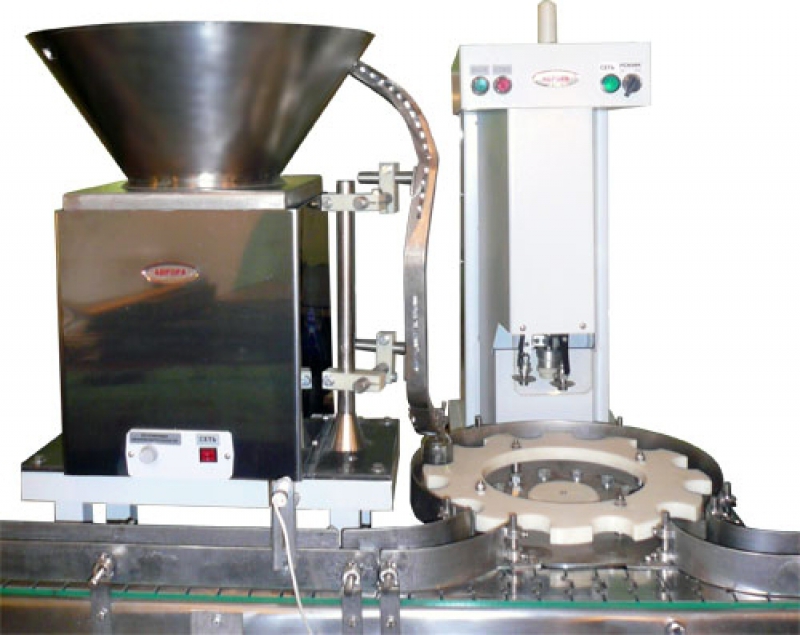

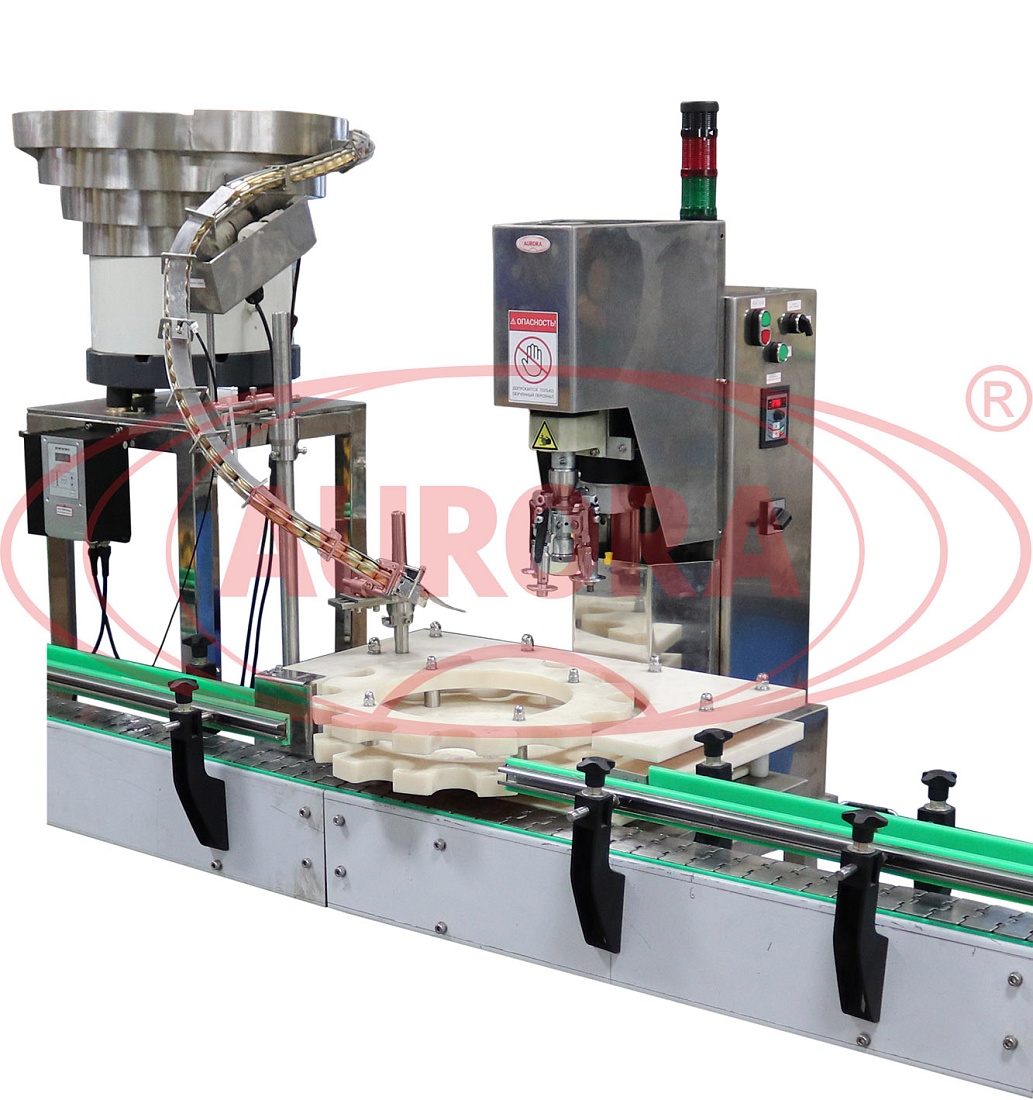

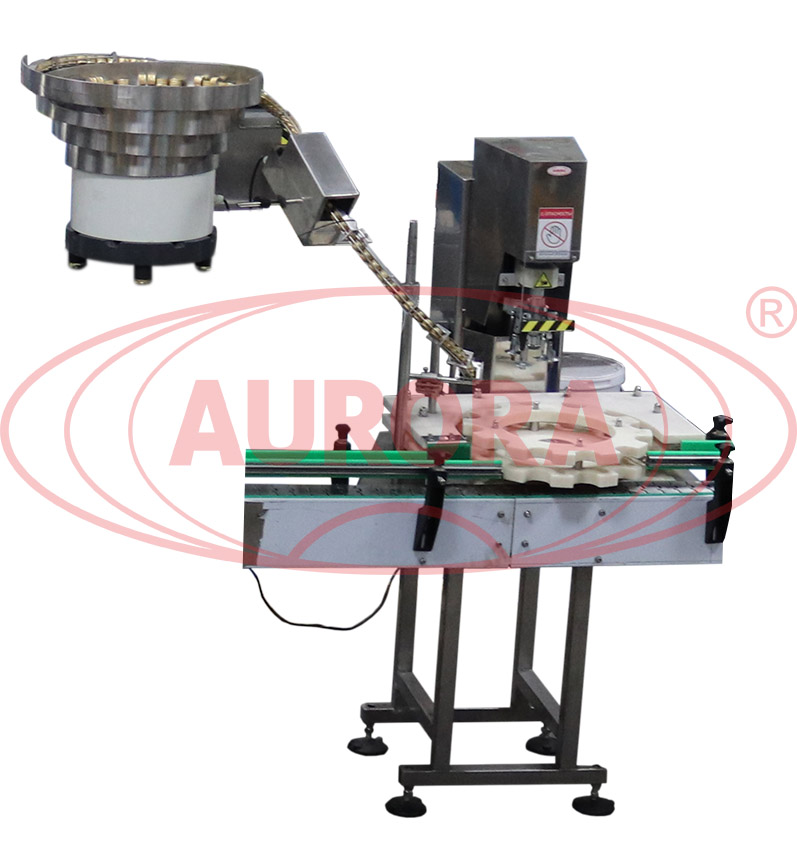

Ориентатор вибрационный для алюминиевых колпачков ОК-2000 разработан специалистами компании «Завод АВРОРА» для обеспечения максимальной эффективности процесса подачи колпачков и последующей укупорки тары. Машина является автоматизированной, благодаря чему удобна в эксплуатации. Компактность, мобильность и модульность оборудования позволяют с легкостью встраивать его как в новые производственные линии и моноблоки, так и при модернизации существующих.

Основные элементы установки выполнены из нержавеющей стали — материала, отличающегося устойчивостью к коррозии и другим неблагоприятным внешним воздействиям. Использование данной модели в укупорочных системах позволяет значительно ускорить процесс упаковки товара и обеспечить высокий уровень его качества.

Назначение и область применения

Ориентатор вибрационный для алюминиевых колпачков ОК-2000 предназначен для обеспечения ориентации и последующей подачи правильно сориентированных колпачков в зону укупорки и последующей установки их на флаконы. Данные установки широко востребованы в деятельности современных фармацевтических и косметических компаний для серийного производства жидких лекарственных препаратов, растворов, настоек, ароматических и эфирных масел и широкого спектра других товаров.

Принцип работы

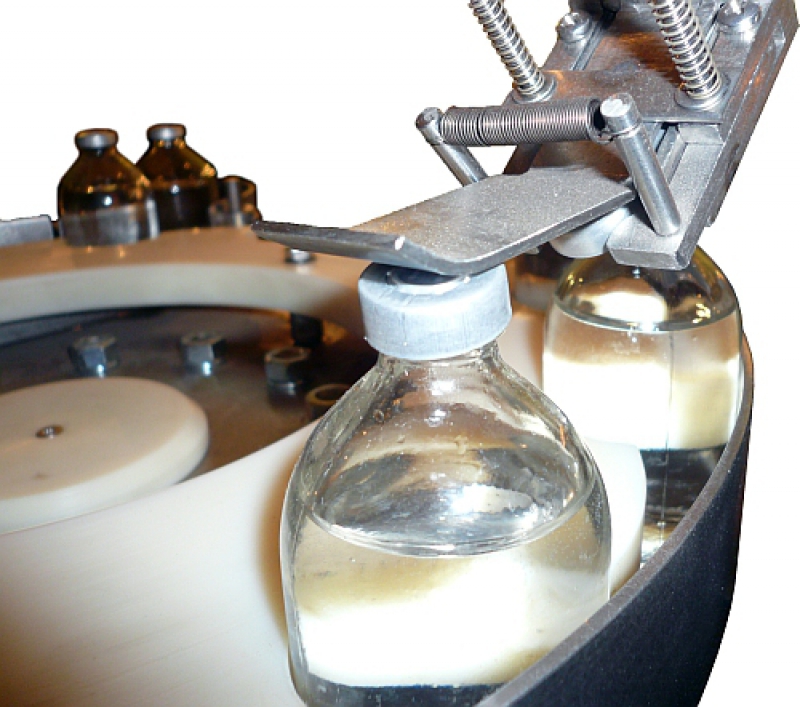

Оператор помещает алюминиевые колпачки в бункер и запускает установку. Вибрация, возникающая в вибробазе, способствует началу движения колпачков по спирали вверх. Здесь неправильно ориентированные колпачки отсортировываются обратно в бункер, а остальные продолжают движение к выходному окну бункера. После этого колпачки попадают в скобу, затем в канал подвода (склиз), и в механизм одевания колпачков с выходным подпружиненным язычком для съема колпачков и накидывания на горло флакона. Первый из колпачков центрируется губками под определённым углом к горизонтальной плоскости. Когда очередной флакон подходит к колпачку, то его горлышко попадает внутрь. При дальнейшем движении губки расходятся, язычок приподнимается, а колпачок остаётся на горлышке флакона. Под действием пружин губки и язычок возвращаются, и на это место становится следующий колпачок.

Устройство

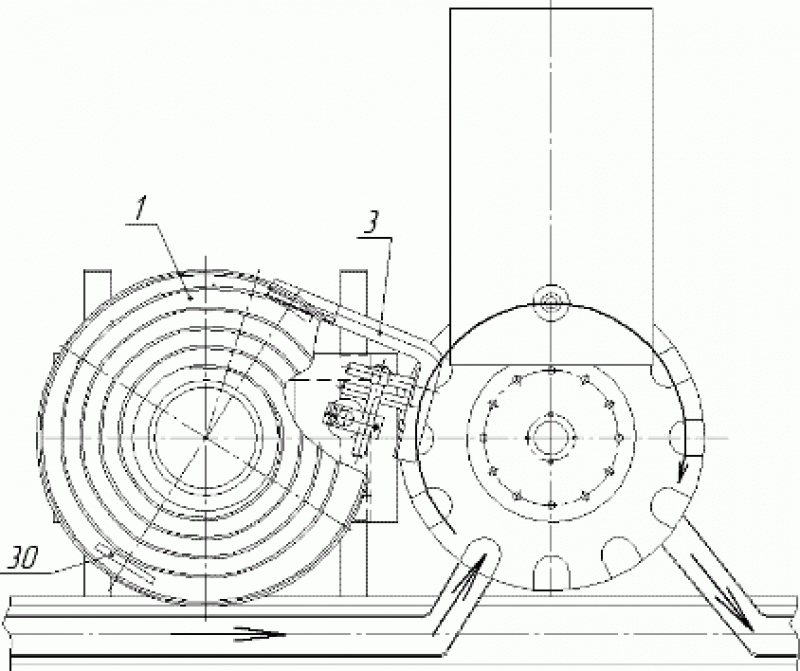

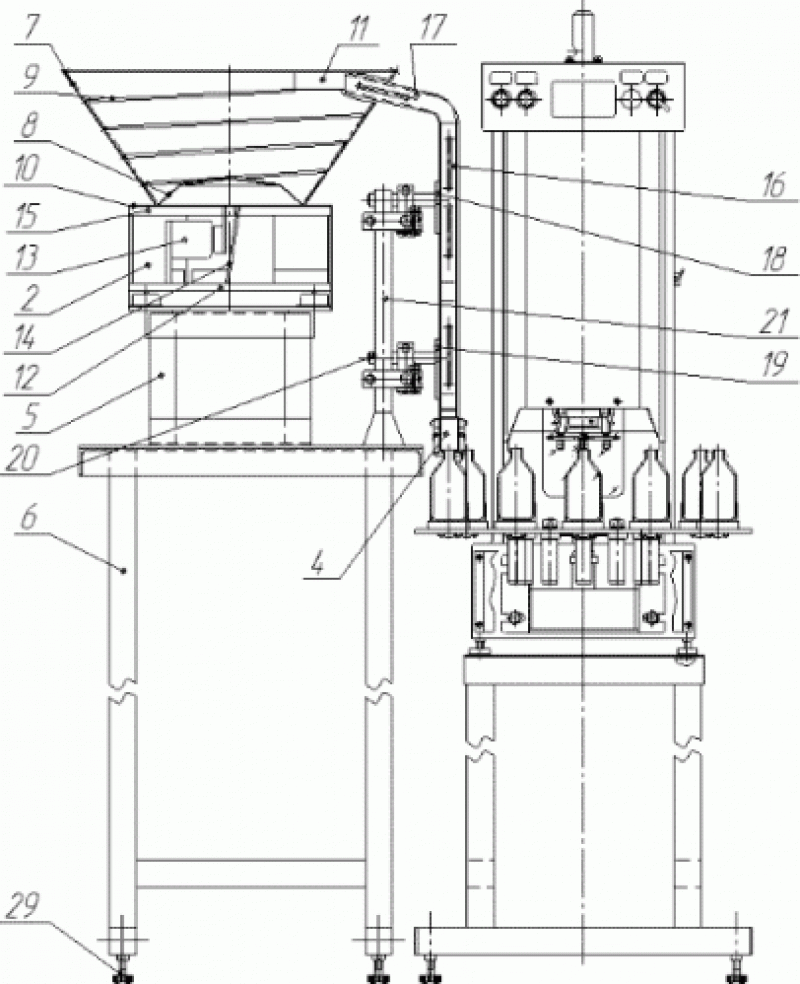

Устройство и принцип работы поясняются рисунками: Рис. 1. Общий вид, Рис. 2. Вид сверху, Рис. 3. Механизм одевания колпачков.

В состав Ориентатора входят следующие основные узлы: бункер поз. 1, вибробаза поз. 2, канал подвода колпачков поз. 3, механизм одевания колпачков поз. 4, подставка бункера поз. 5, подставка поз. 6.

Назначение узлов

Бункер поз. 1 предназначен для крепления, ориентирования и подачи правильно ориентированных колпачков в канал подвода колпачков поз. 3.

Вибробаза поз. 2 предназначена для создания направленной вибрации, с помощью которой обеспечивается движение колпачков.

Канал подвода колпачков поз. 3 предназначен для подачи колпачков от бункера поз. 1 до механизма одевания колпачков поз. 4.

Механизм одевания колпачков поз. 4 предназначен для одевания колпачков на флаконы.

Подставка бункера поз. 5 предназначена для крепления вибробазы поз. 2 вместе с бункером поз. 1.

Подставка поз. 6 предназначена для крепления всех узлов Ориентатора.

Состав узлов

Бункер поз. 1 представляет собой сварную конструкцию, состоящую из наружного конуса поз. 7, внутреннего конуса поз. 8, спирали поз. 9, площадки поз. 10. Бункер крепится к центру вибробазы поз. 2 с помощью центрального болта. Для выхода пробок из бункера сделана скоба поз. 11.

Вибробаза поз. 2 состоит из опорной плиты поз. 12, на которой установлены электромагниты поз. 13 и пружины поз. 14. На пружинах расположен центральный крест поз. 15.

Канал подвода колпачков поз. 3 представляет собой сварной короб, состоящий из собственно канала поз. 16 и отвода поз. 17. К каналу приварены пластины поз. 18 и поз. 19. К пластинам, в свою очередь, приварены стержни поз. 20. Для регулировки положения канала подвода колпачков предусмотрен штатив поз. 21, который позволяет перемещать канал в трёх направлениях.

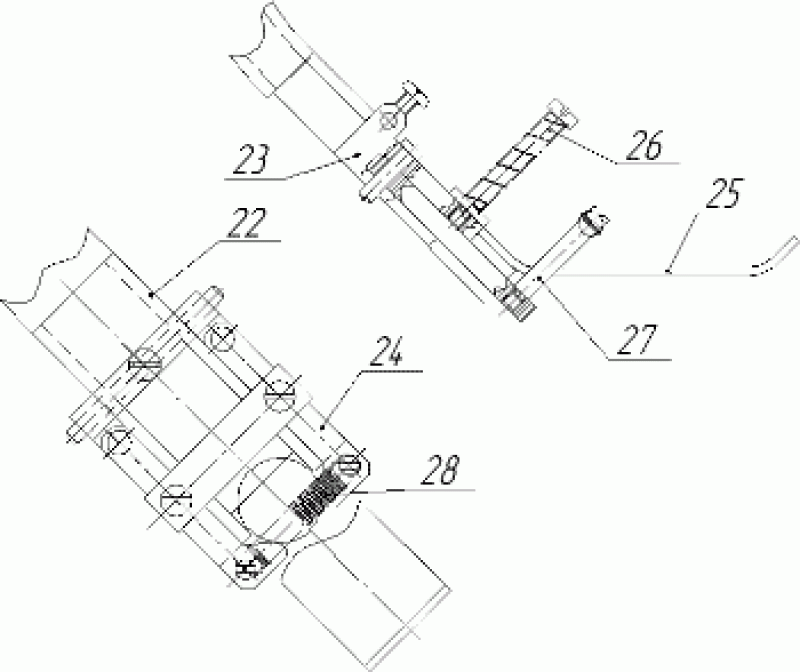

Механизм одевания колпачков поз. 4 имеет сварную коробку поз. 22, к которой с боков приварены щёчки поз. 23. Щёчки имеют отверстия, которые позволяют закрепить оси губок поз. 24, ось язычка поз. 25 и стойки поз. 26 пружин язычка. На губках крепятся стойки поз. 27 и пружины губок поз. 28.

Подставка бункера поз. 5 представляет собой сварную конструкцию из уголков.

Подставка поз. 6 представляет собой сварную конструкцию из труб. Подставка имеет регулировочные ножки поз. 29.

Преимущества

•  Производительность машины достигает 3000 колпачков в час;
•  Применение экологичных материалов обеспечивает безопасность для фасуемого продукта;
•  Возможность смены типа используемых колпачков позволяет применять установку для выпуска разных продуктов;
•  Непрерывность подачи крышек гарантирует бесперебойность рабочего процесса;
•  Эргономичная конструкция обеспечивает простоту ухода и эксплуатации установки.

Универсальность

Модель может быть легко переориентирована на работу с другим типом упаковочного материала, что позволяет применять ее для производства разных групп товаров.

Удобство работы

Благодаря полной автоматизации работы ориентатора действия оператора при его эксплуатации сводятся к минимуму: запуск/ остановка работы, загрузка колпачков в бункер и контроль за процессом.

Варианты исполнения

Широкие конструкторские и производственные возможности позволяют «Завод АВРОРА» изготавливать ориентаторы, адаптированные под нужды конкретного производства.

Безопасность

Все ориентаторы, выпускаемые нашей компанией, проходят контроль качества, что позволяет нам гарантировать безопасность их эксплуатации.
