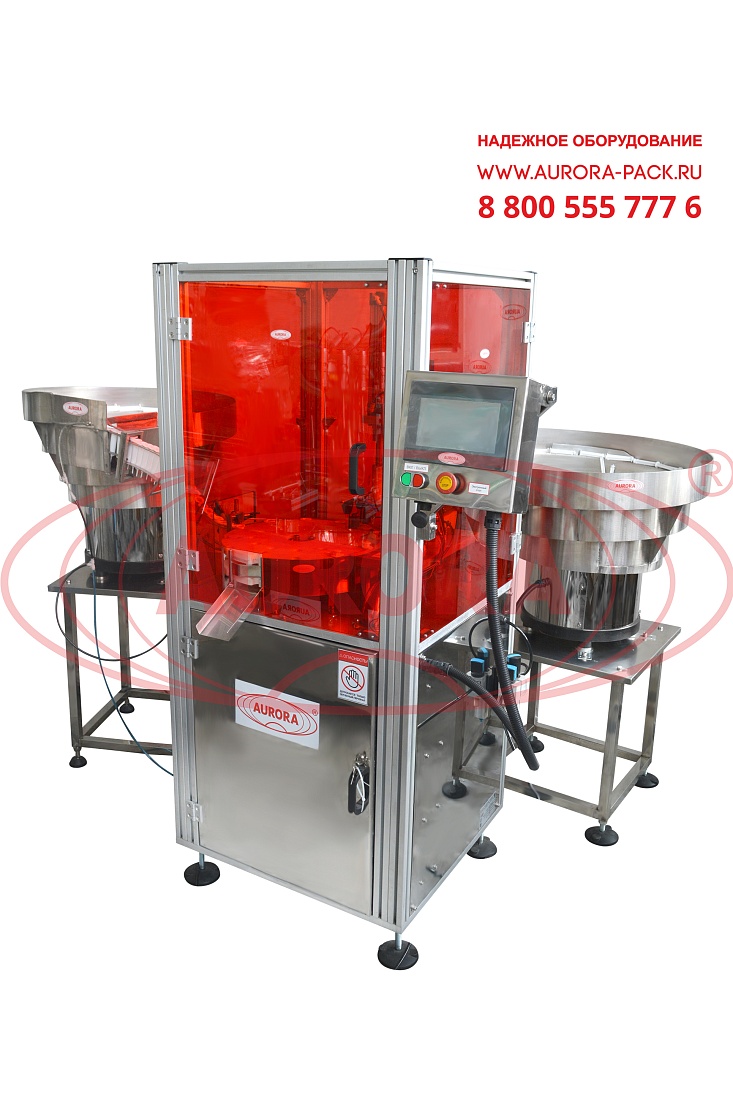

Моноблок для сборки шприцев с ориентатором «Мастер» М3-400ЕД

Высокопроизводительная сборочная машина реализует качественное соединение элементов двухкомпонентных шприцев. Моноблок выполнен с двумя виброориентаторами, которые автоматически позиционируют компоненты и подают в зону сборки. Технологическая зона сборки оснащена многопозиционным поворотным столом, который пошагово перемещает изделия между рабочими станциями.

Моноблок выполняет цикл сборки штоков и колб полностью в автоматическом режиме. Для удобства настройки предусмотрена панель управления с сенсорным экраном. Штоки плотно устанавливаются в колбы при помощи устройства забивки. Встроенные форсунки поддува на ориентаторах обеспечивают быстрый ход изделий по каналам подвода.

Назначение и область применения

Автоматический моноблок предназначен для сборки составных компонентов шприцев — штока-поршня и цилиндра. Оборудование может применяться для сборки различных видов штоковых шприцев — инъекционных, инсулиновых, карпульных и других. Машина используется компаниями, выпускающими фармацевтическую, ветеринарную, косметическую, химическую продукцию.

Принцип работы

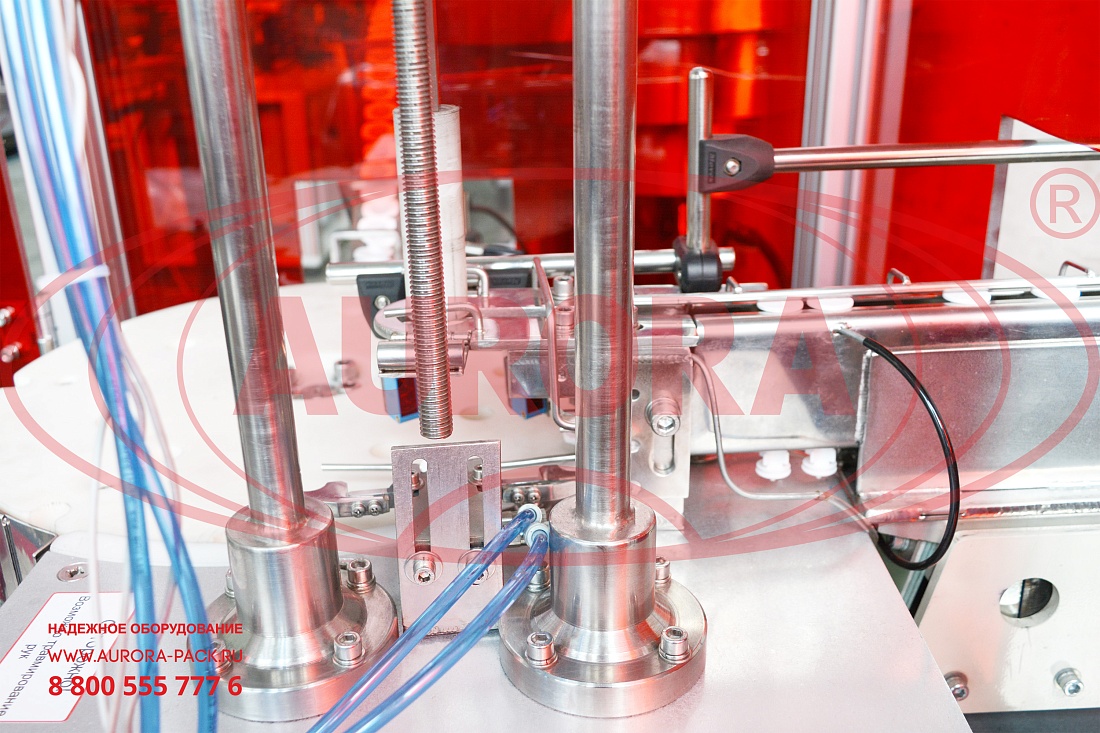

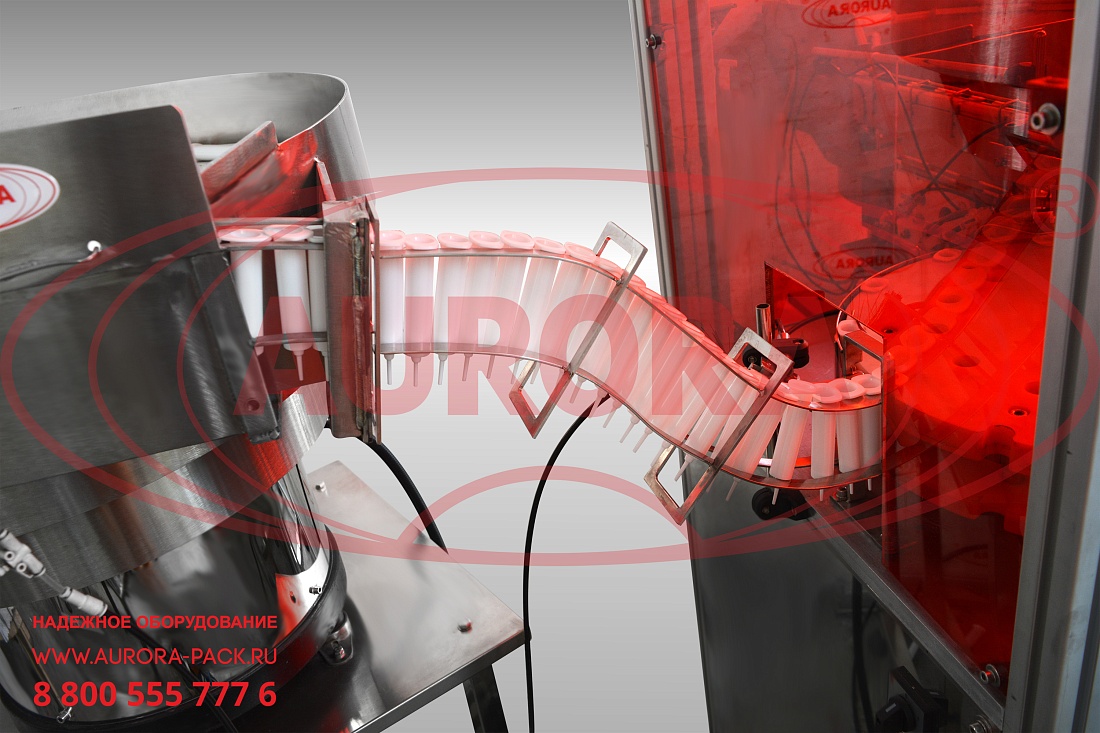

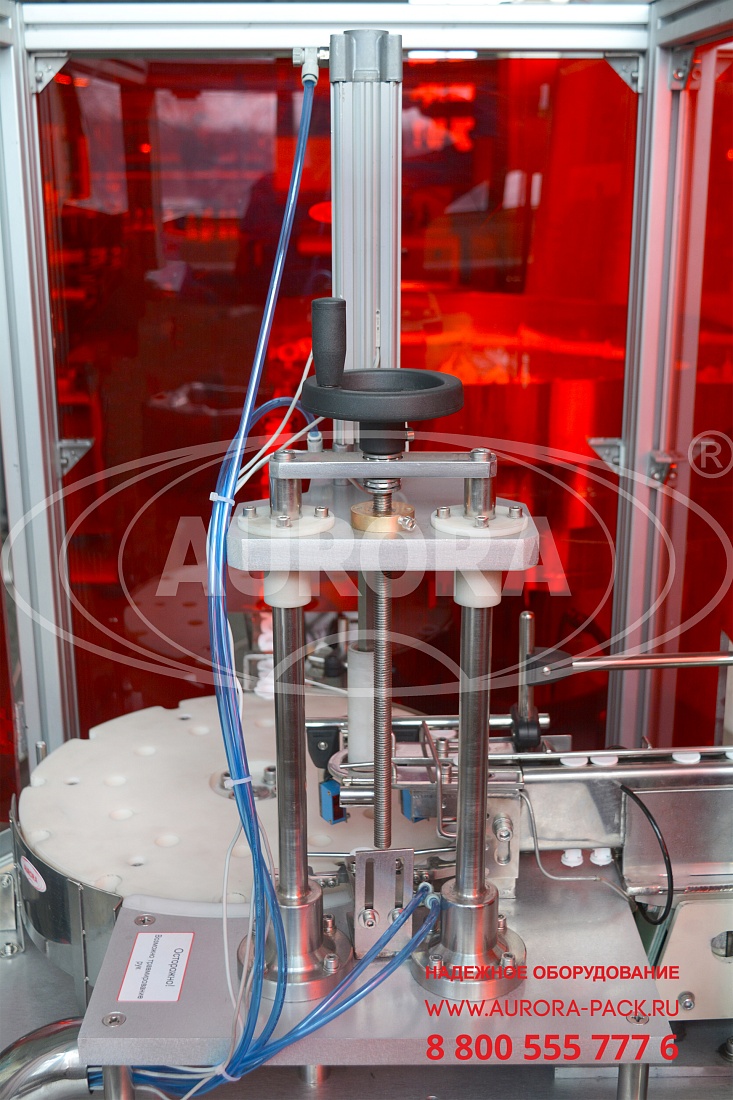

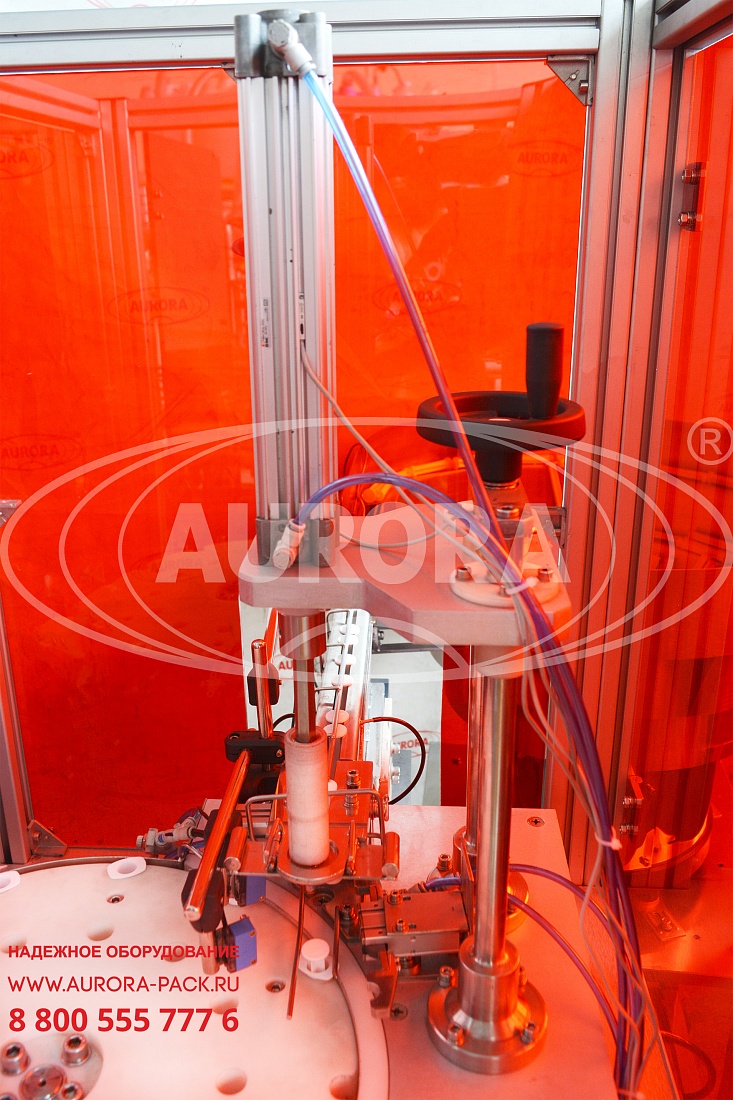

Перед началом работы моноблок подключается к системам подачи электроэнергии и воздуха. В ориентаторы засыпаются колбы и штоки. Колбы и штока одновременно перемещаются по склизу на поворотный стол. Колба подается в зону установки в нее штока. Шток при помощи зажима укладывается в колбу. Далее шток забивается в колбу забивщиком. Наличие штока в позиции определяет датчик, установленный перед узлом установки штока. При отсутствии штока сборка не производится. После сборки готовые шприцы по поворотному столу попадают на выходной лоток.

Основные элементы

• Корпус с пневмо и электрокомпонентами;
• Выходной лоток;

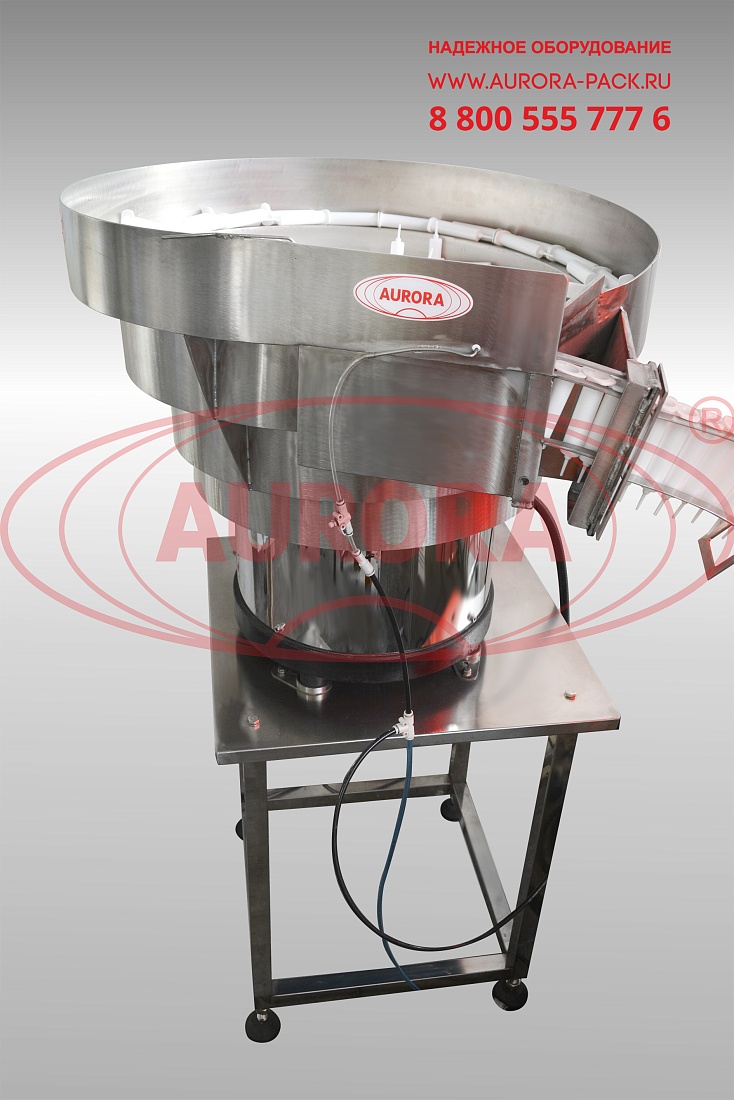

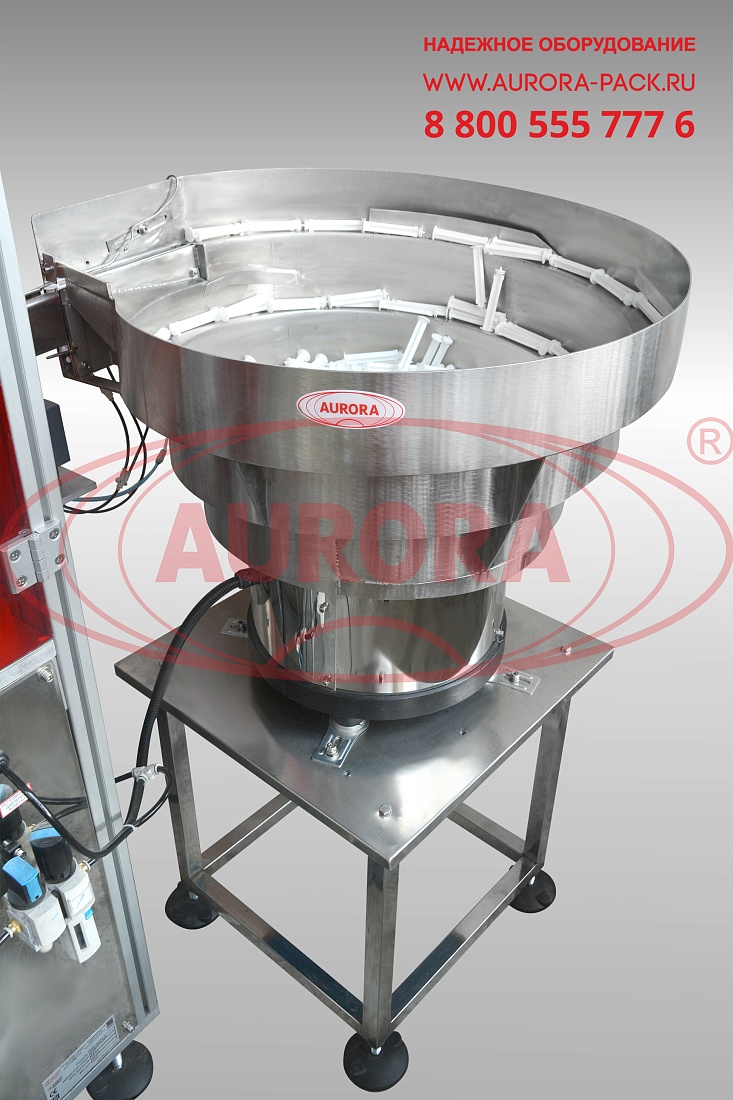

• Ориентатор колбы;

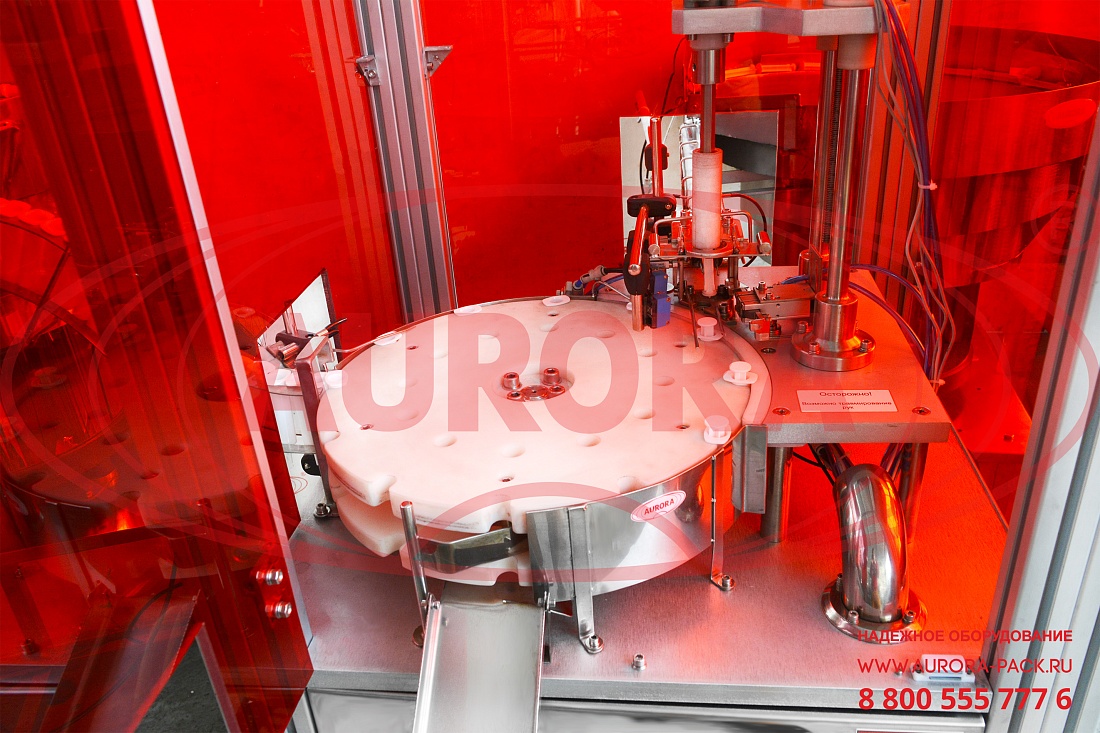

• Технологическая зона сборки шприцов;
• Кнопки «Пуск и Стоп»;
• Кнопка «Аварийный стоп»;

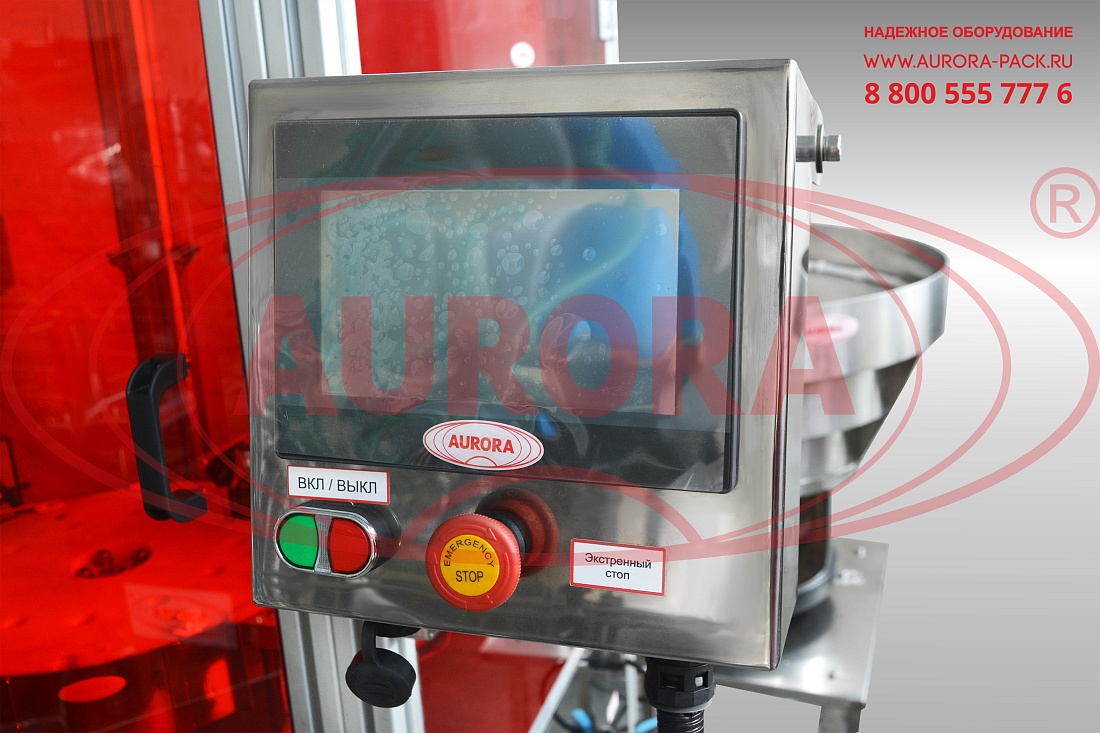

• Панель управления;

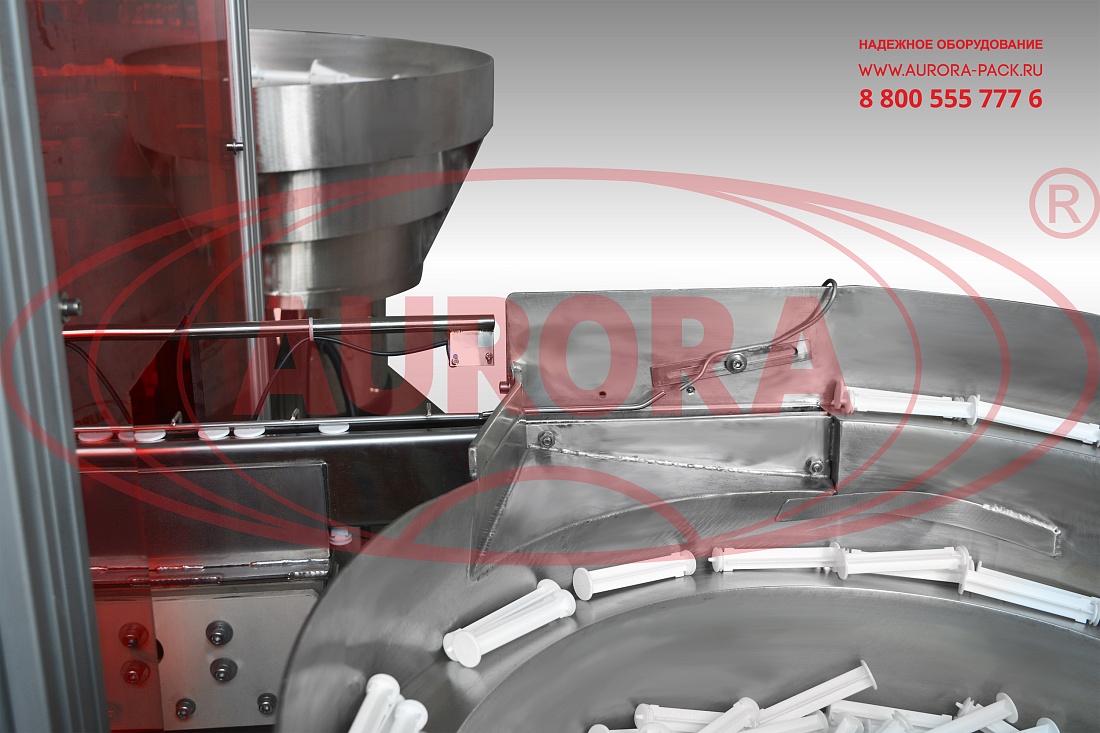

• Ориентатор штоков;
• Регулятор давления сжатого воздуха.

Преимущества

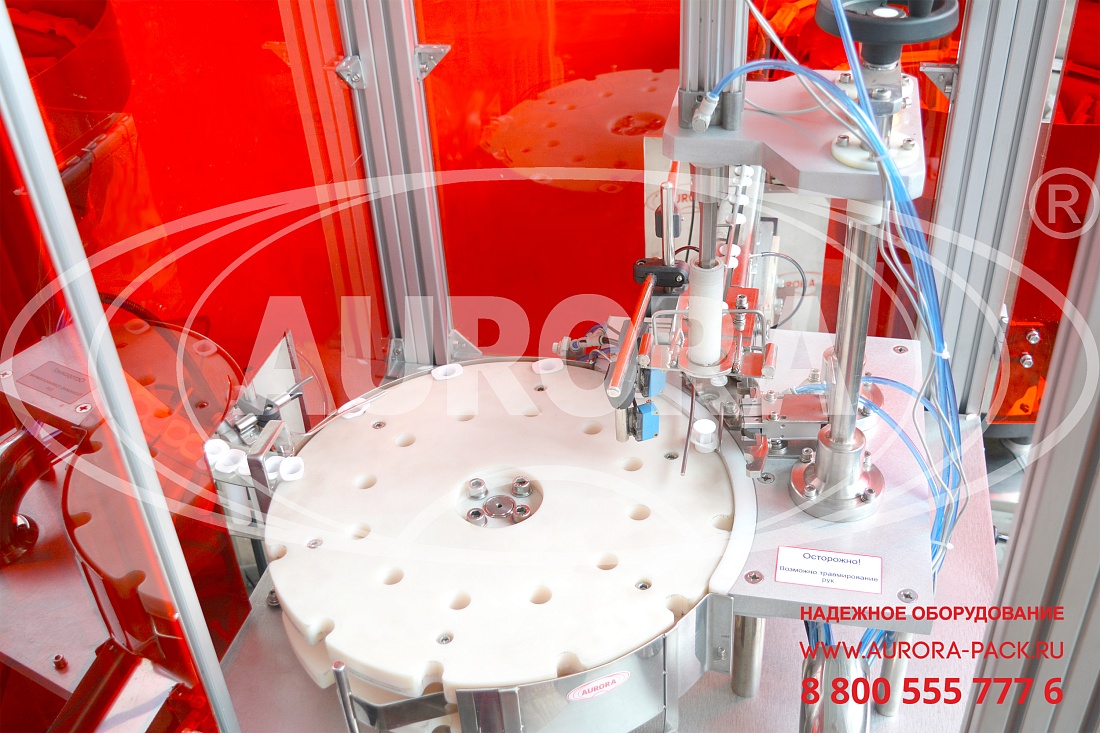

• Компактное исполнение за счет поворотного стола с 12-ю посадочными местами;
• Благодаря встроенным датчикам наличия штока на позициях делителя и забивщика достигается согласованность работы узлов;

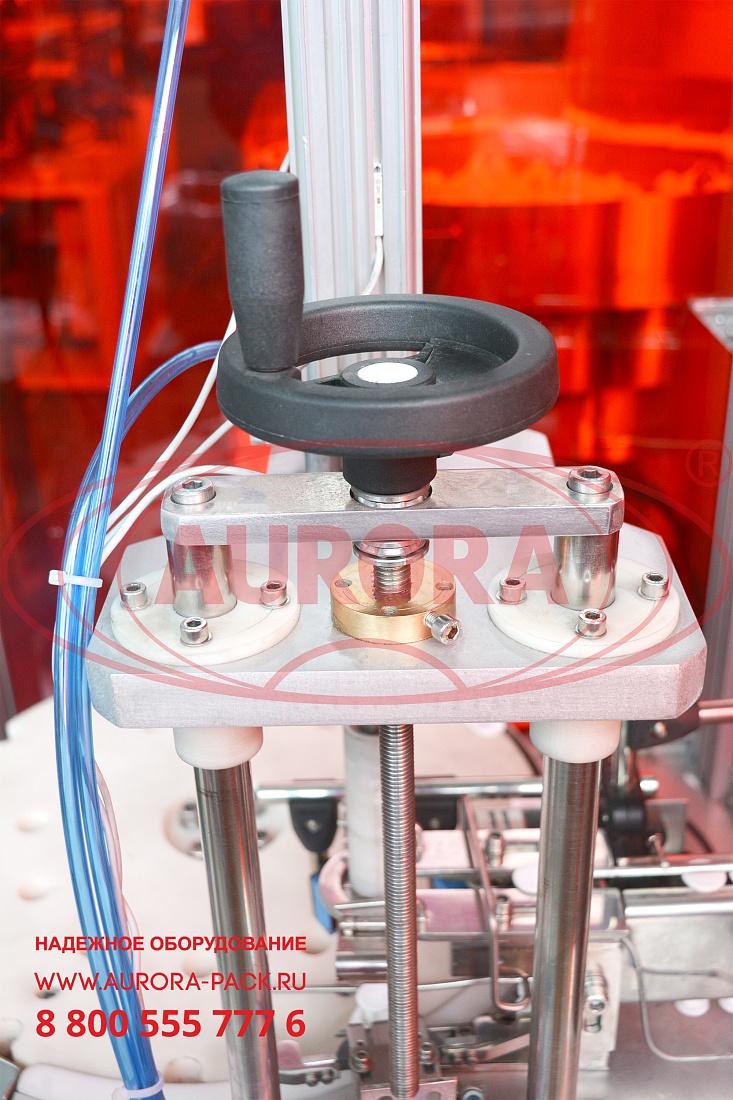

• Специальные зажимные устройства фиксируют шток, что обеспечивает точность последующей забивки;
• Функция сохранения выбранных режимов работы.

Универсальность

В комплект поставки моноблока входят 3 комплекта для переналадки машины на сборку шприцев различного объема - 10/12/30 мл. Среднее время переналадки оборудования — 60 минут.

Удобство работы

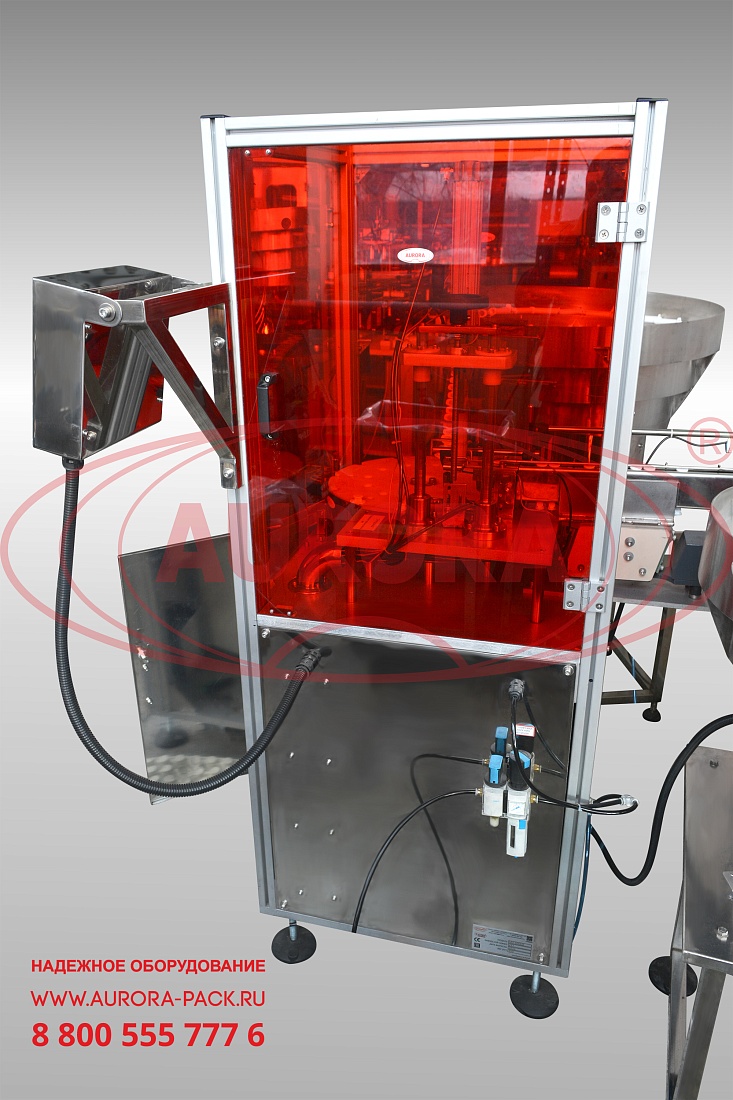

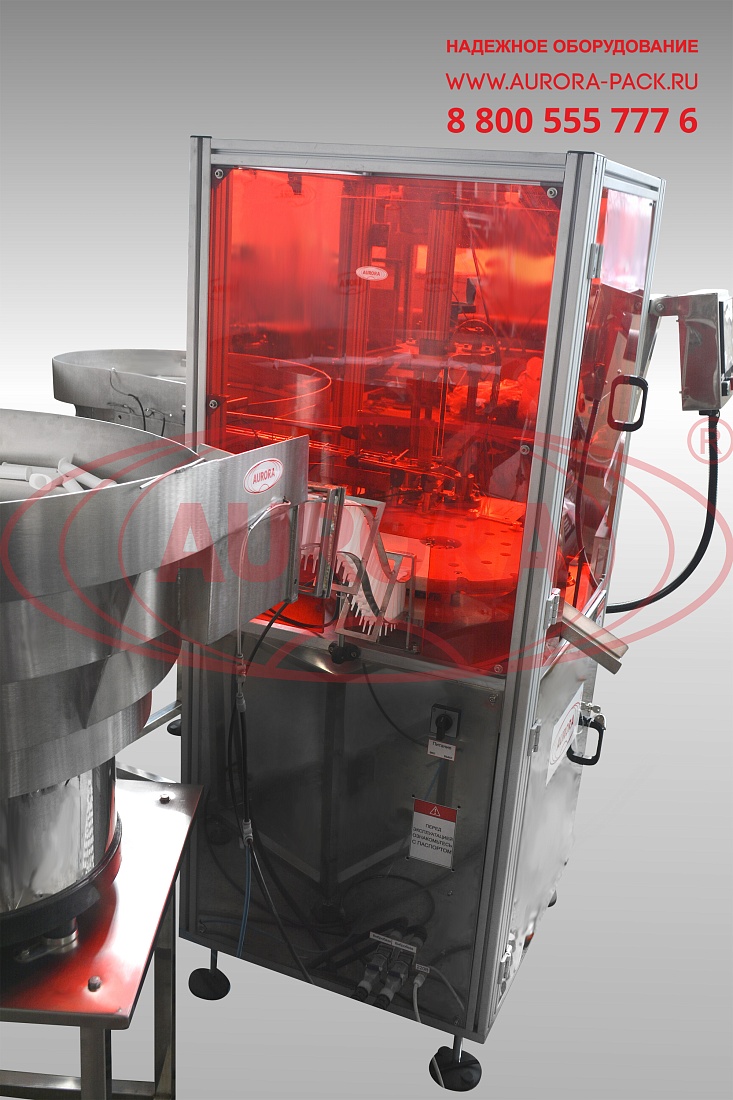

Основная рабочая зона оснащена защитным ограждением с удобными распахивающими дверцами, которые обеспечивают свободный доступ к внутренним узлам. Скорость вращения поворотного стола, параметры работы датчиков и другие настройки задаются при помощи компактной панели touch screen.

Варианты исполнения

Моноблок может быть изготовлен с адаптацией к сборке шприцев другого объема.

Безопасность

Оборудование отвечает всем необходимым требованиям стандарта GMP. Для его изготовления используются качественные и экологичные материалы: нержавеющая сталь (AISI304, AISI316L), капролон, оргстекло.
