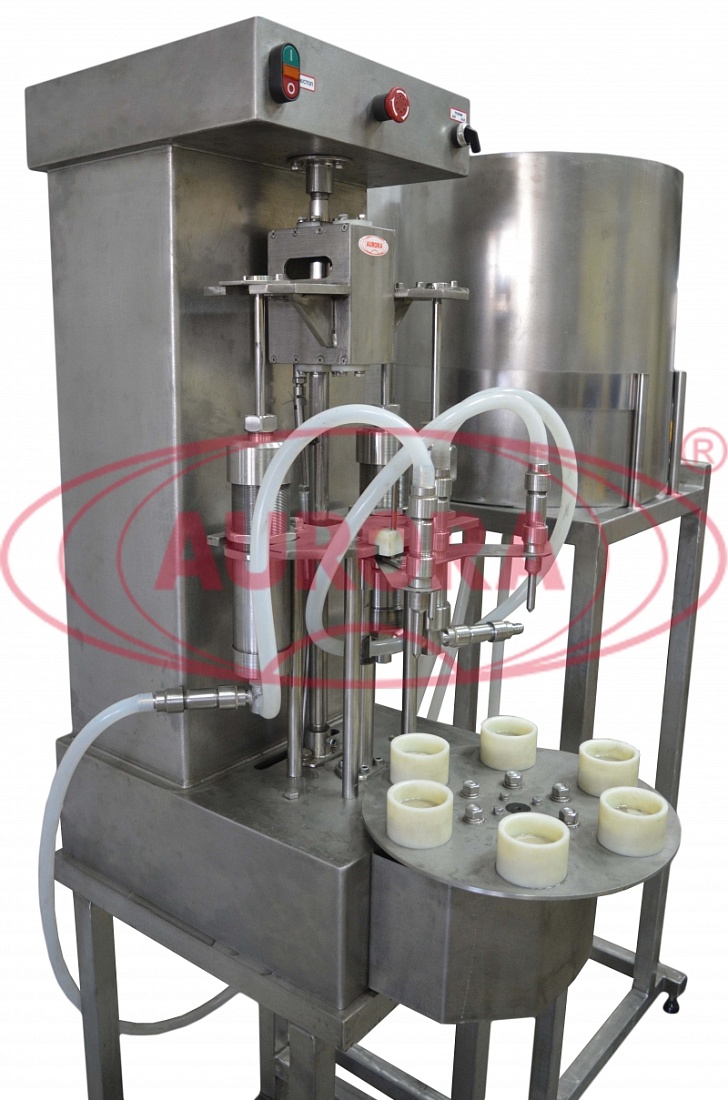

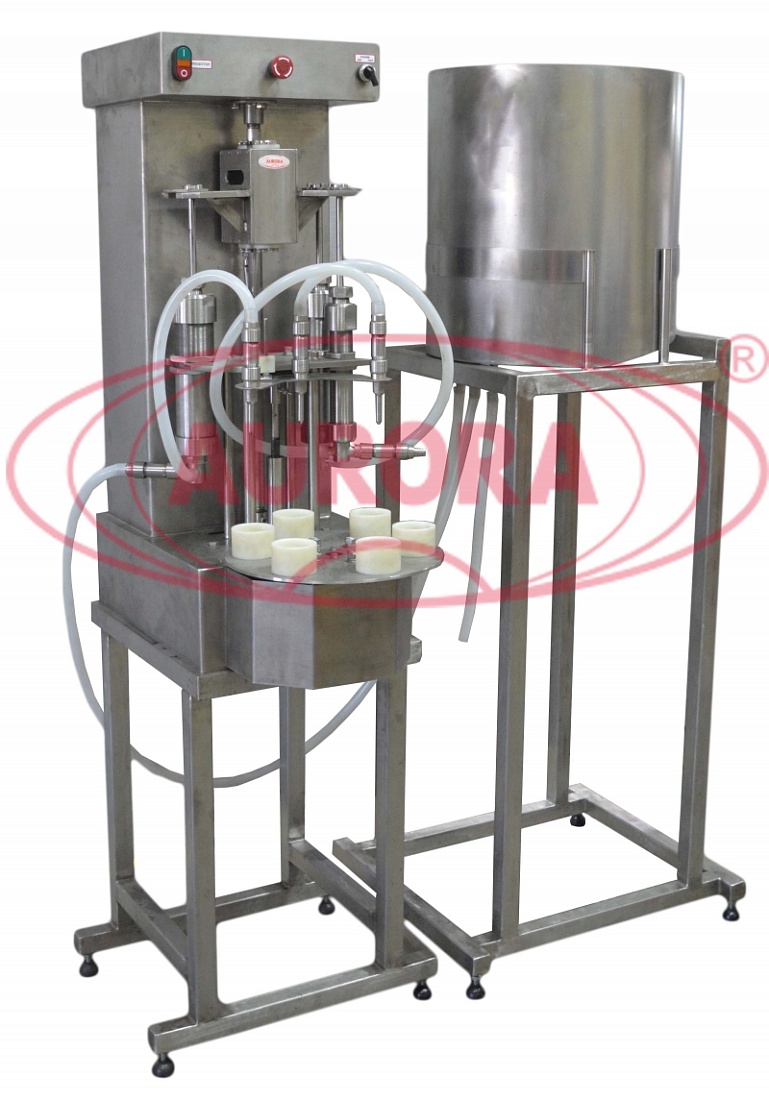

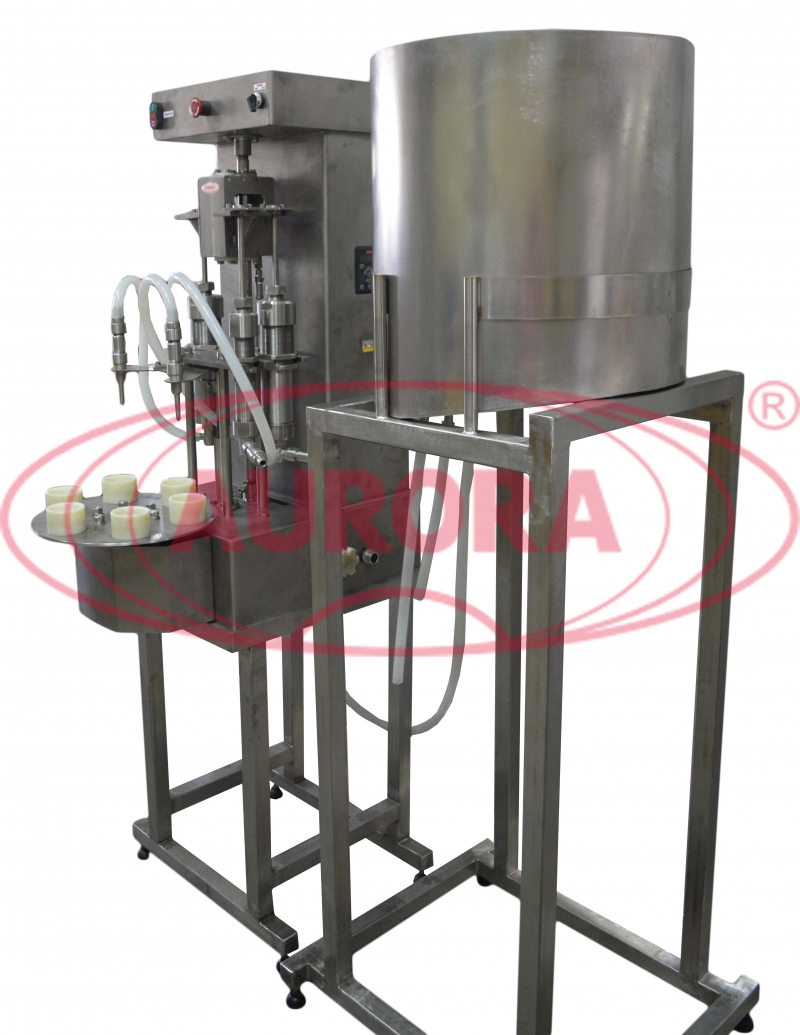

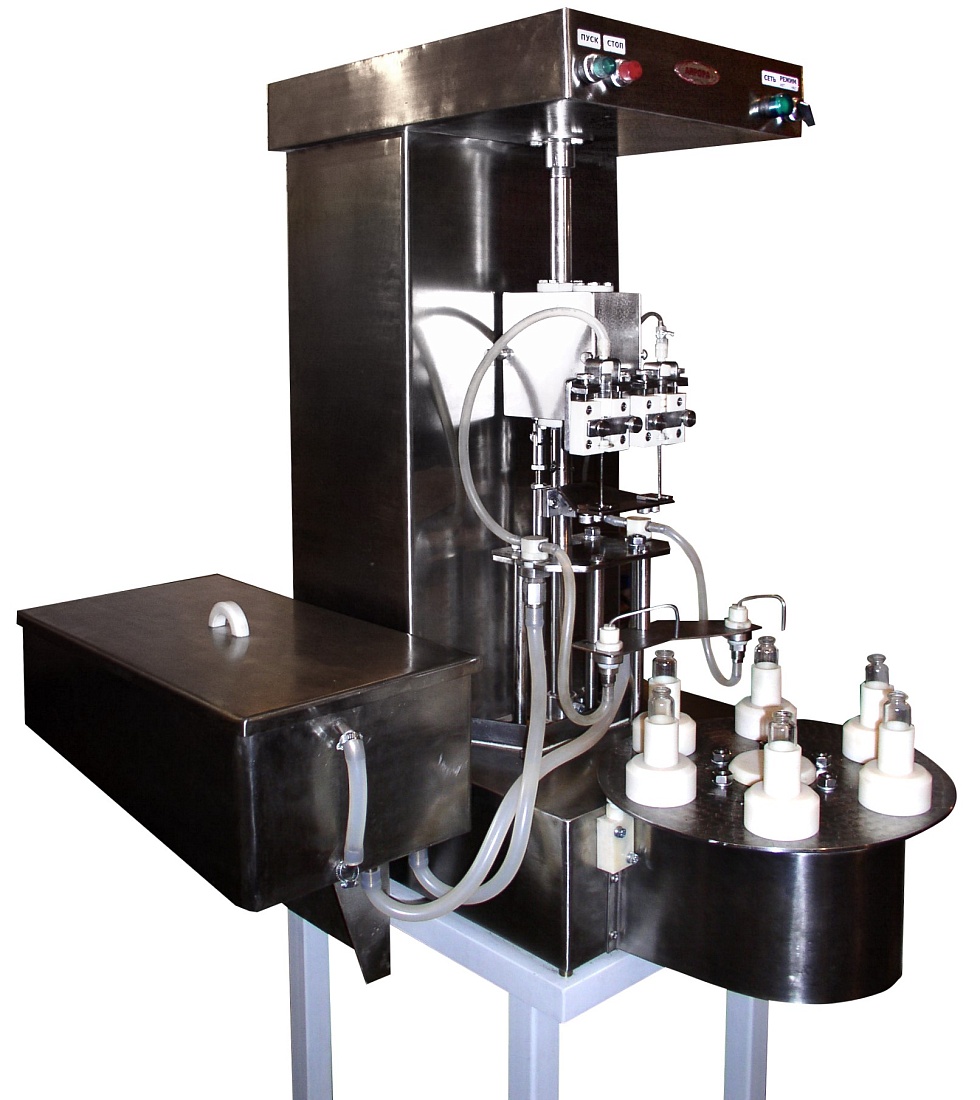

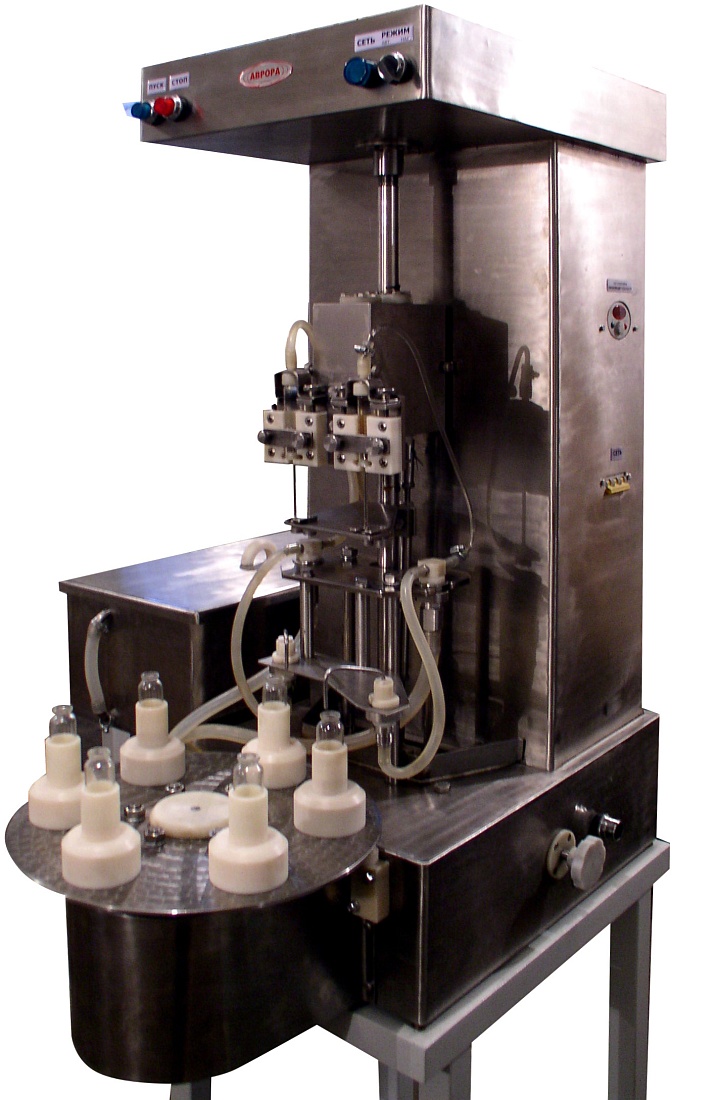

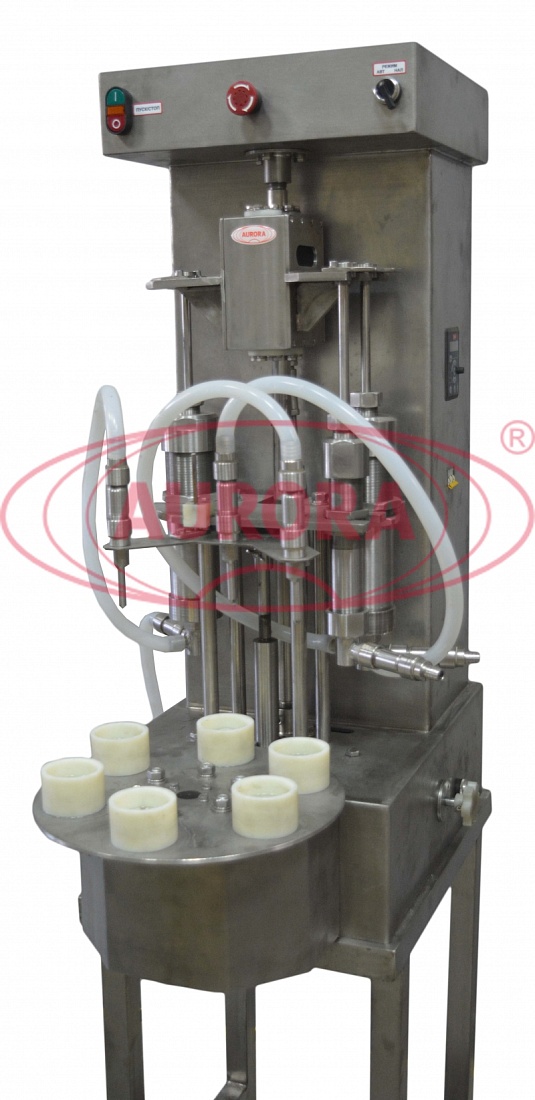

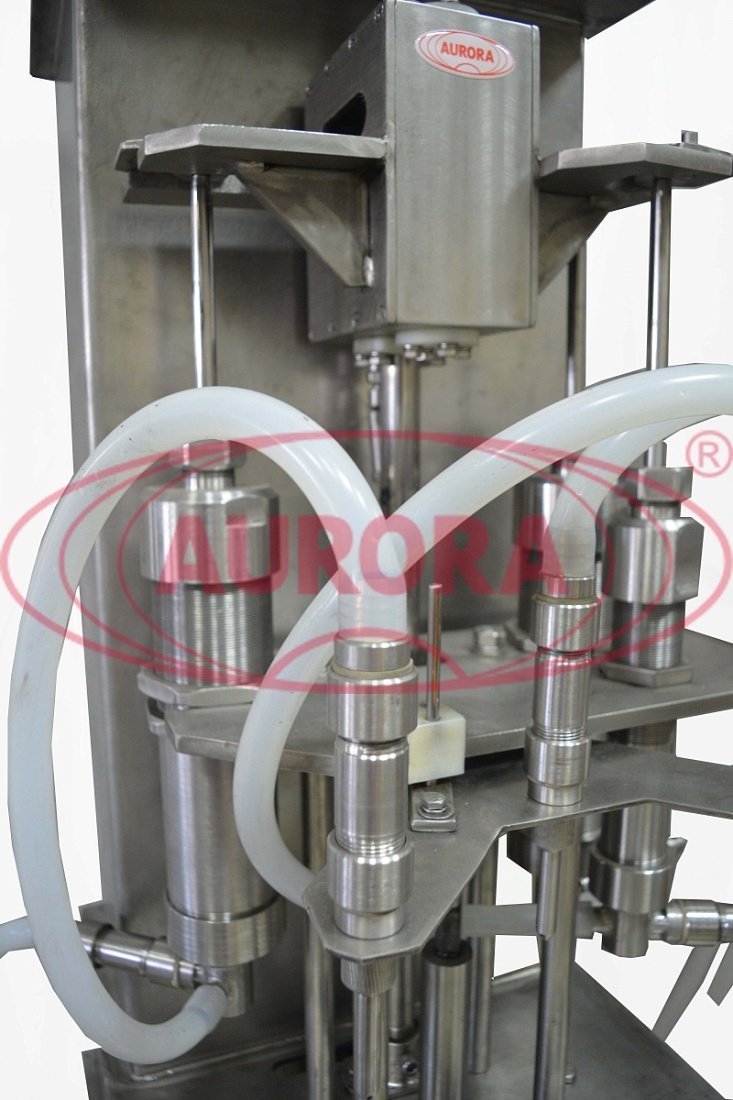

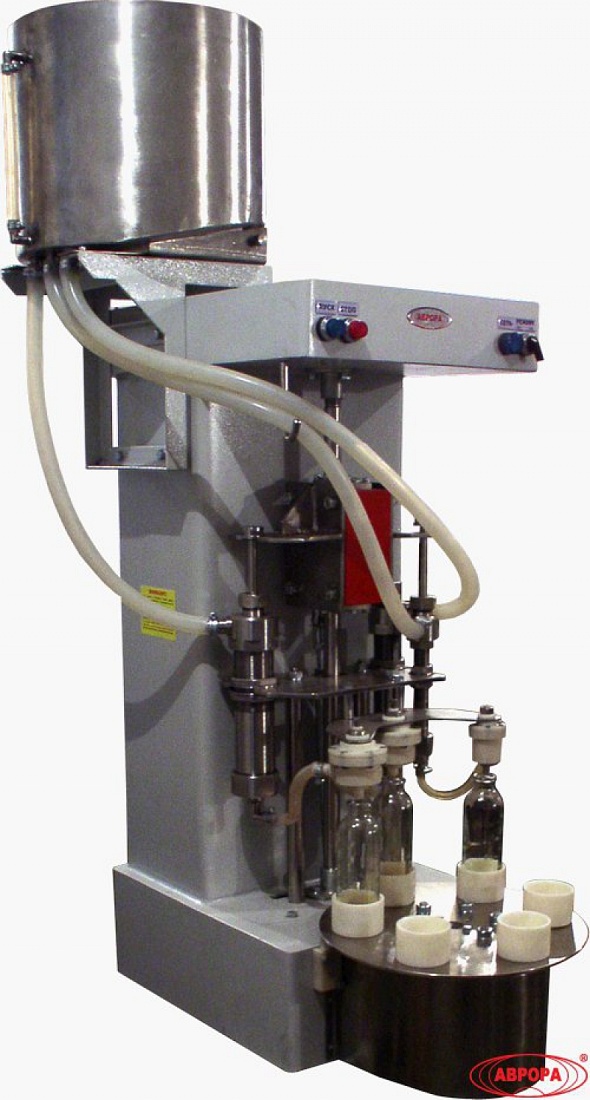

Дозатор поршневой автоматический МД-500Д4

Назначение и область применения

Дозатор поршневой автоматический МД-500Д4 предназначен для дозированной подачи жидких продуктов в стеклянные флаконы. Изделие может применяться на пищевых и медицинских производствах. Оборудование соответствует требованиям GMP. Все детали дозатора, контактирующие с раствором, выполнены из нержавеющей стали.

Принцип работы

При включении автомата включается двигатель, который через червячный редуктор начинает вращать эксцентрик. Эксцентрик посредством тяги перемещает привод вертикальный по стойке. Привод вертикальный посредством скобы заставляет поршни совершать возвратно-поступательные движения, набирая и опорожняя полость цилиндра. С эксцентрика движение также передается на вал при помощи водила. Кривошип, закрепленный на валу, имеет возможность контактировать с упорами на поворотном столе, приводя его в движение по часовой стрелке с заданным шагом. Фиксатор, контактируя с кулаком, фиксирует поворотный стол при его остановке.

При перемещении поршня вверх в полости цилиндра создается вакуум. Благодаря этому выходной обратный клапан перекрывается, а входной открывается и жидкость через отверстие в поршне поступает в полость цилиндра. Как только привод вертикальный занимает крайнее верхнее положение, кулачок, находящийся на валу, выводит вверх фиксатор, который фиксирует поворотный стол. Тяга, продолжая движение (после верхней мёртвой точки), перемещает привод вертикальный с поршнями вниз. При перемещении поршней вниз в нижних полостях цилиндров создается давление. Благодаря этому входные обратные клапана перекрываются, а выходные открываются, и жидкость из нижней полости цилиндра поступает во флакон.

Следующей фазой работы автомата является расфиксация поворотного стола и его поворот на шаг. Затем весь процесс повторяется.

Основные элементы

1. Станина
2. Привод подачи
3. Распределительный механизм
4. Привод вертикальный
5. Поворотный стол

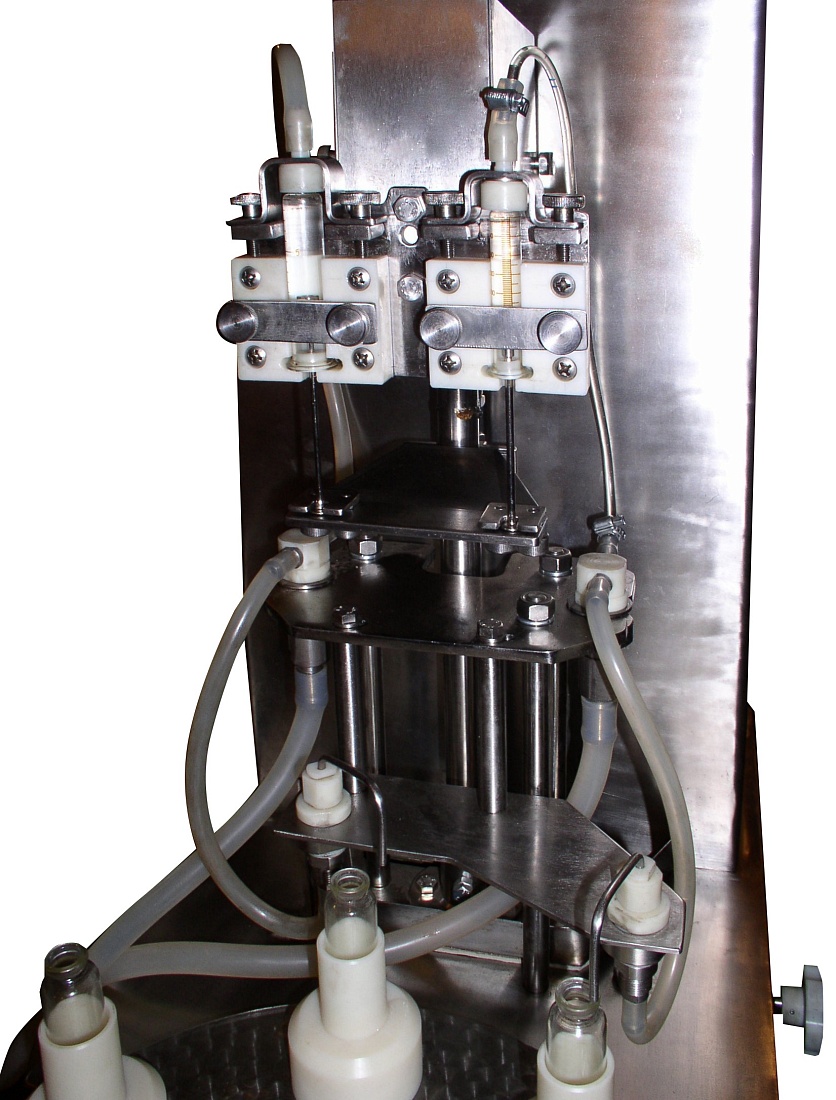

6. Система дозирования
7. Панель управления
8. Опорная рама

Преимущества

высокая производительность, в том числе и на пенящихся продуктах,

1. Высокие точность дозирования и постоянства дозы
2. Оригинальная конструкция сопел, предотвращающих эффект "последней капли"
3. Легкие съем/установка поршневых насосов и магистралей
4. Легкость обработки (стерилизации)

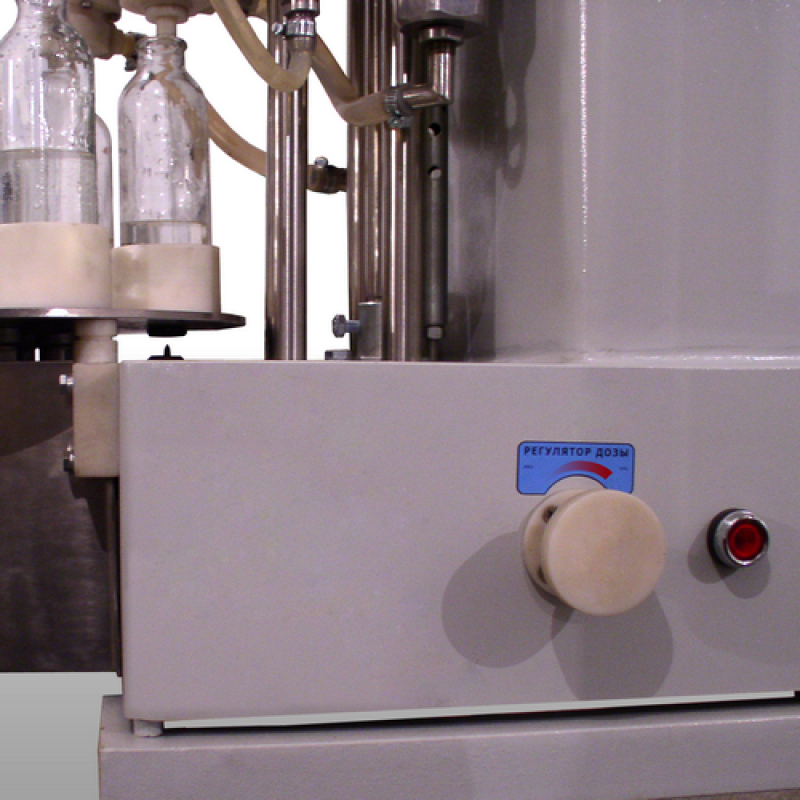

5. Простая настройка на любую дозу

Варианты исполнения

Данный дозатор может подвергаться модификации:

• возможность добавления стола загрузки и стола выгрузки тары
• увеличение производительности.
