Линия розлива хлорсодержащих и кислотосодержащих продуктов в овальные и цилиндрические ПЭТ-флаконы объемом 50-1000 мл

Широкоуниверсальный автоматизированный линейный комплекс реализует все операции процессов розлива и укупорки едких и агрессивных продуктов в разноформатную ПЭТ-тару. Особенностью оборудования является возможность переналадки под тару трех типоразмеров для фасовки бытовой химии в цилиндрические и овальные флаконы, а также ПНД-бутылки. Преимуществом установки является наличие вспомогательных систем ориентирования тары и колпачков, что позволяет достичь полной автоматизации и увеличить производительность.

В данной линии используется 12-сопельный перистальтический дозатор с головками модели KZ-25. Благодаря системе опускающихся сопел дозатор эффективно дозирует продукт, избегая образования пены. Сопла и другие элементы, контактирующие с продуктом, изготовлены из нержавеющей стали, устойчивой к коррозийным воздействиям кислот и щелочей. В комплект поставки могут быть включены шланги под продукты с различными физико-химическими свойствами.

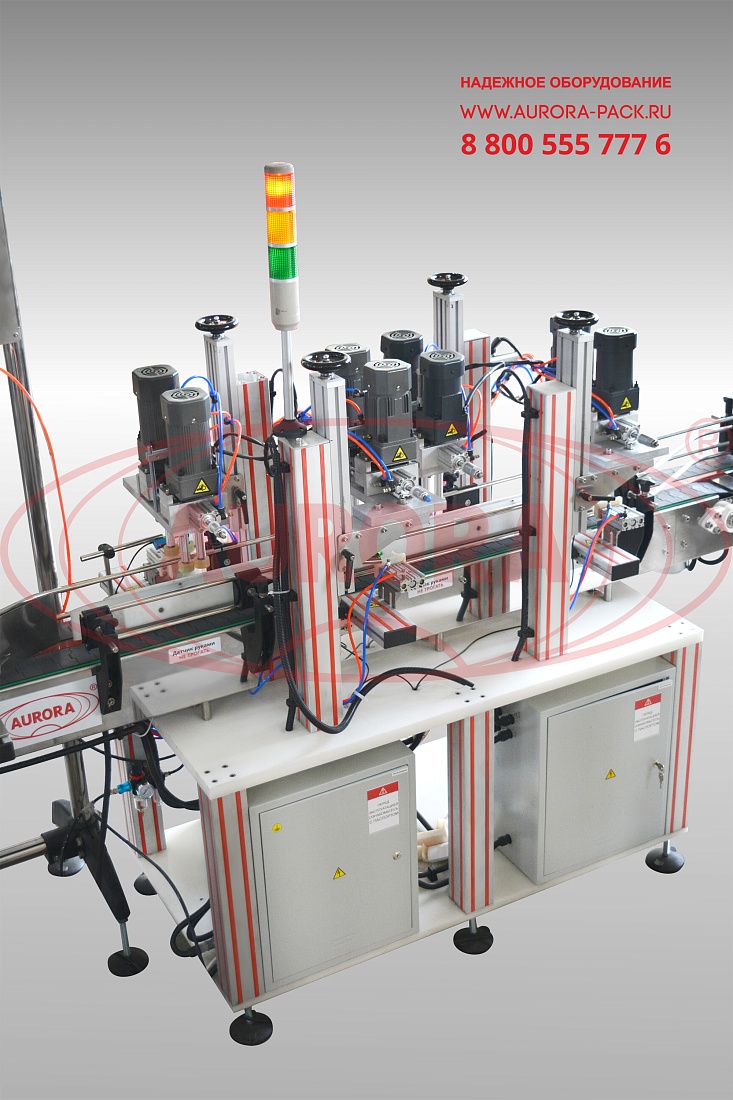

Для дополнительного обеспечения высокой скорости выполнения цикла представленная линия оснащена двухпоточным модулем укупорки с четырьмя укупорочными головками. Возможности данного узла позволяют варьировать с количеством включенных потоков в соответствии с текущей скоростью линии. Работа укупорочных головок может выполняться параллельно на двух потоках или только на одном. Роликовые головки отличаются универсальностью и демонстрирует превосходное качество закрутки различных типов колпачков — стандартных, flip-top, push-pull, со спрей-дозаторами и другими насадками.

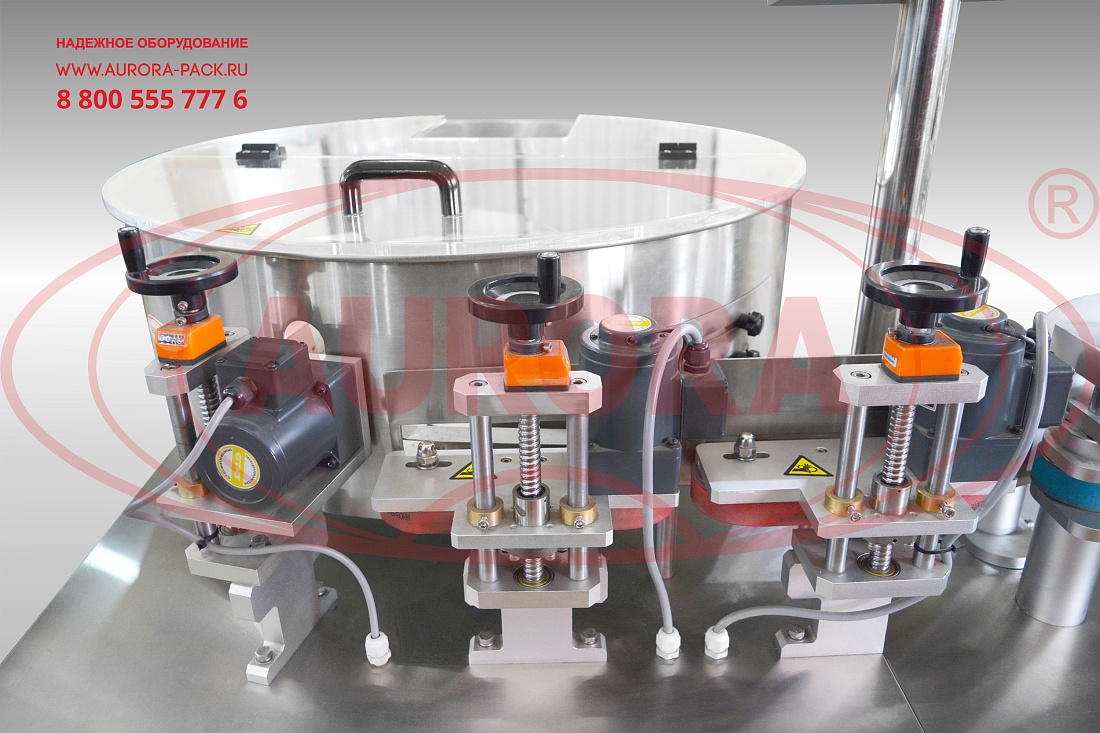

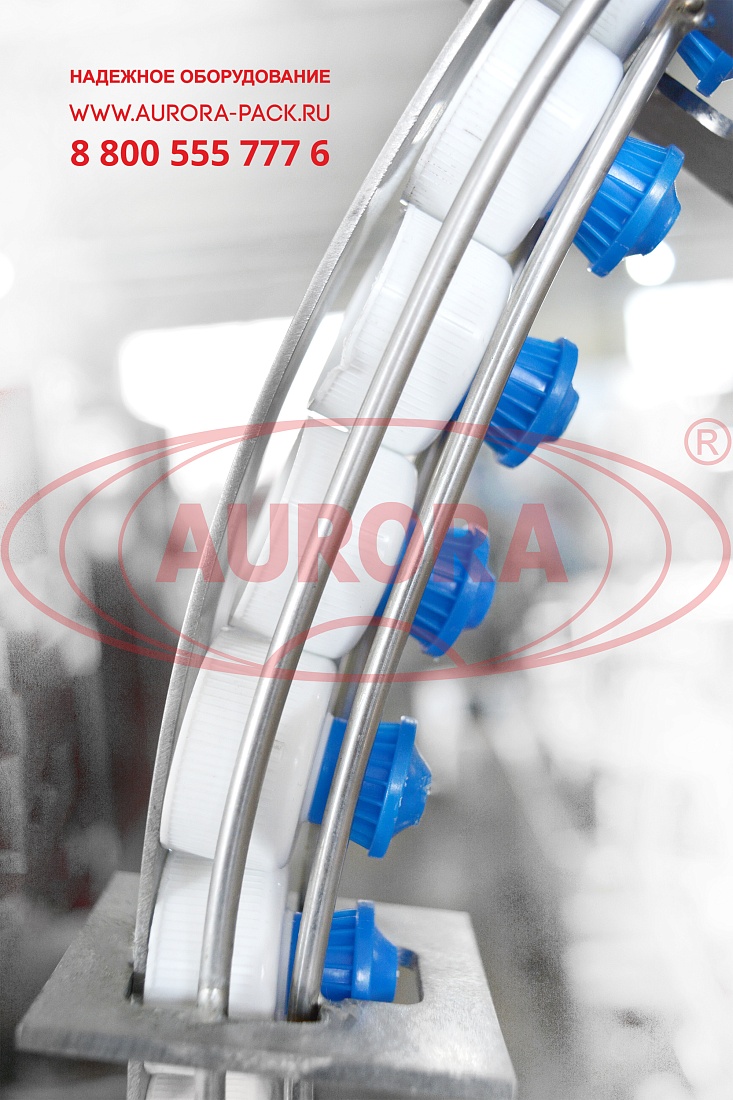

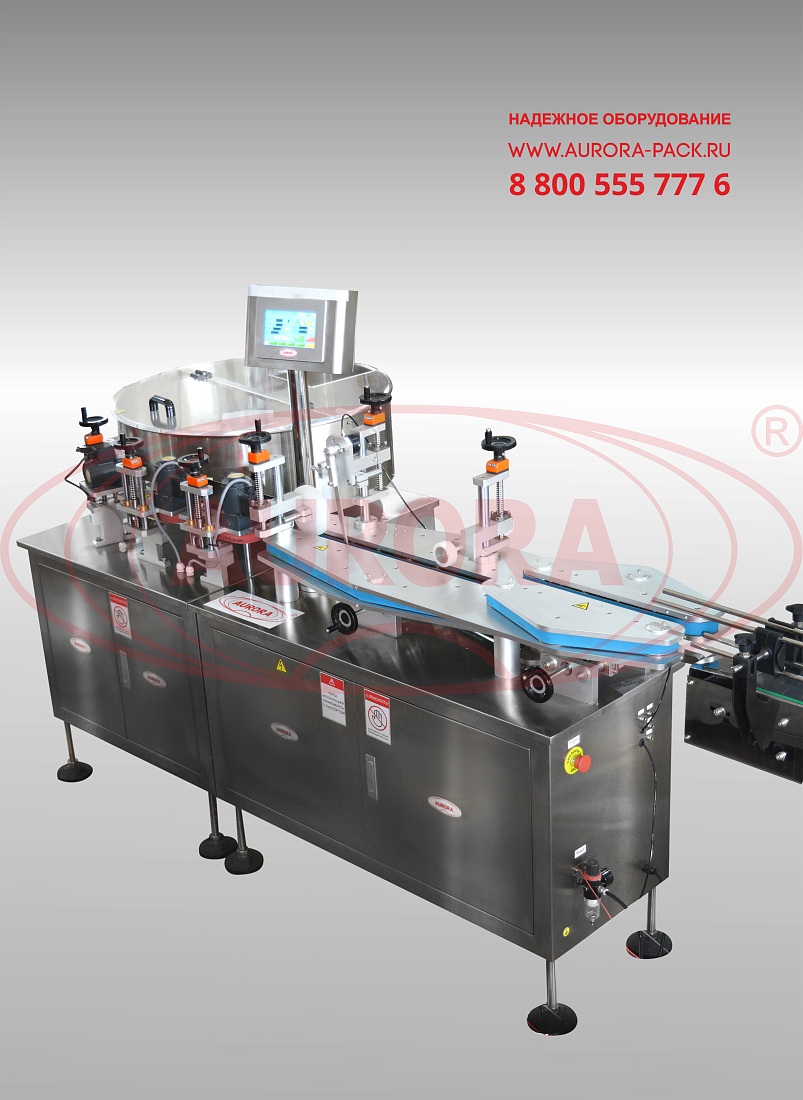

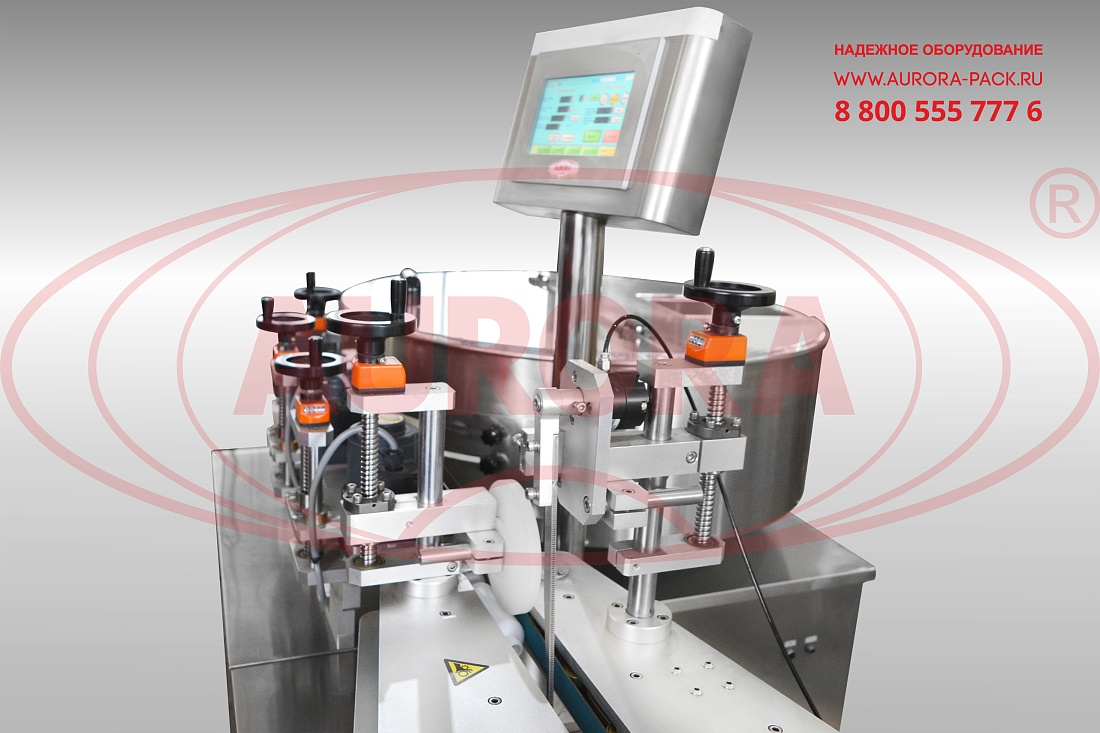

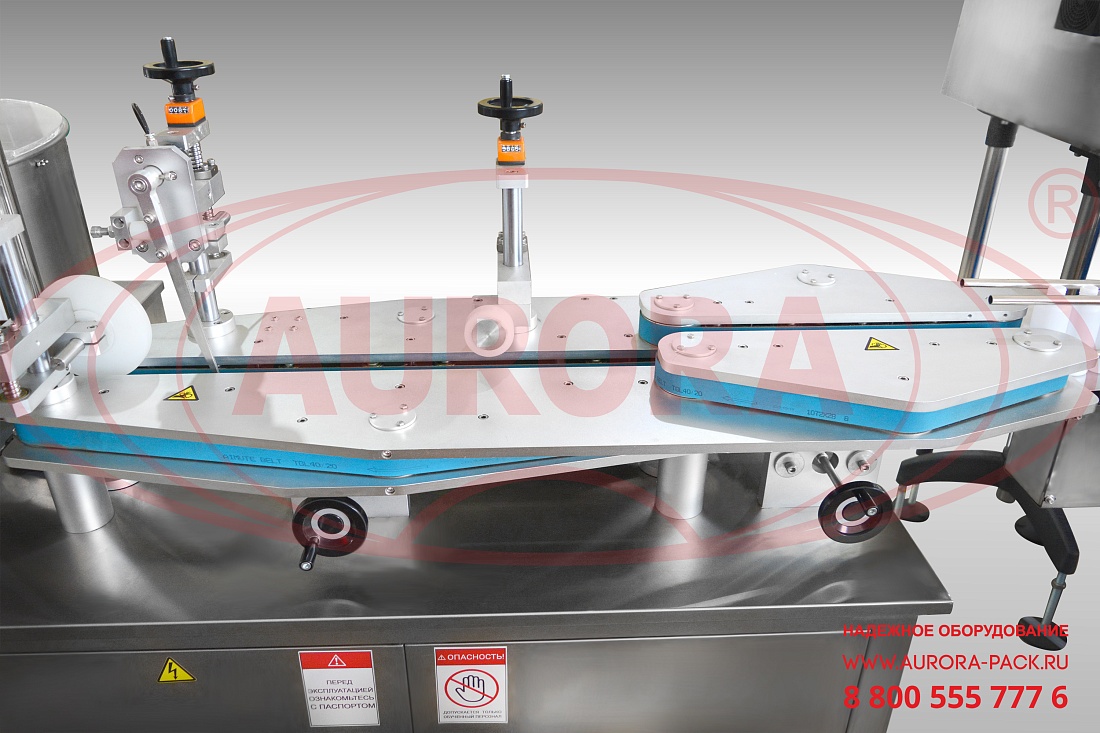

Автоматический ориентатор тары выполняет выравнивание, ориентирование и выдачу ПЭТ флаконов в правильном положении на конвейер для транспортировки к последующей операции. Машина правильным образом позиционирует флаконы, переворачивая их в вертикальное положение. Дисковый ориентатор колпачков с вместительным баком выполняет ориентирование колпачков и подачу на склиз для отправки в устройство забивки. Линия развивает высокую производительность — до 3000 шт/час (при применении флаконов объемом 100 мл).

Назначение и область применения

Линия розлива и укупорки «МАСТЕР» предназначена для дозированной подачи продукта в ПЭТ-флаконы, ориентирования тары и колпачков, забивки колпачков и закрутки колпачков на флаконах. Оборудование успешно эксплуатируется на предприятиях, разливающих хлорсодержащую и кислотосодержащую бытовую химию, в том числе отбеливатели типа «Белизна», пятновыводители, средства для прочистки канализационных труб, средства для удаления жира с кухонных плит, дезинфектанты, антисептики и другие химические продукты.

Принцип работы

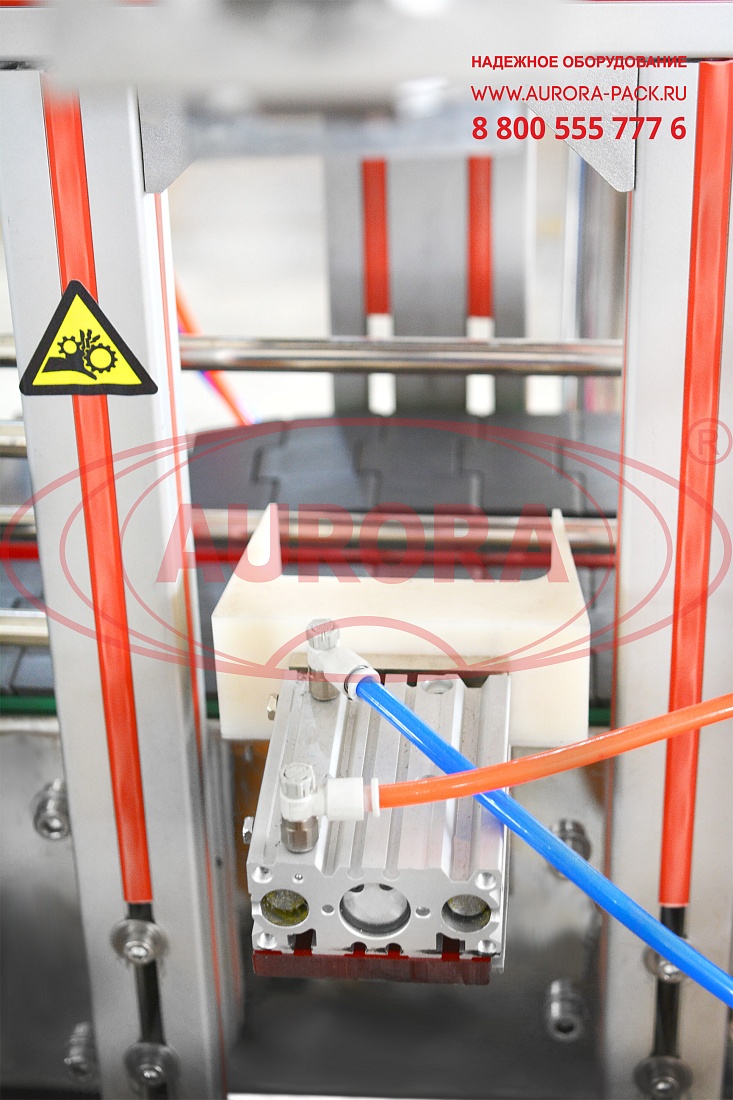

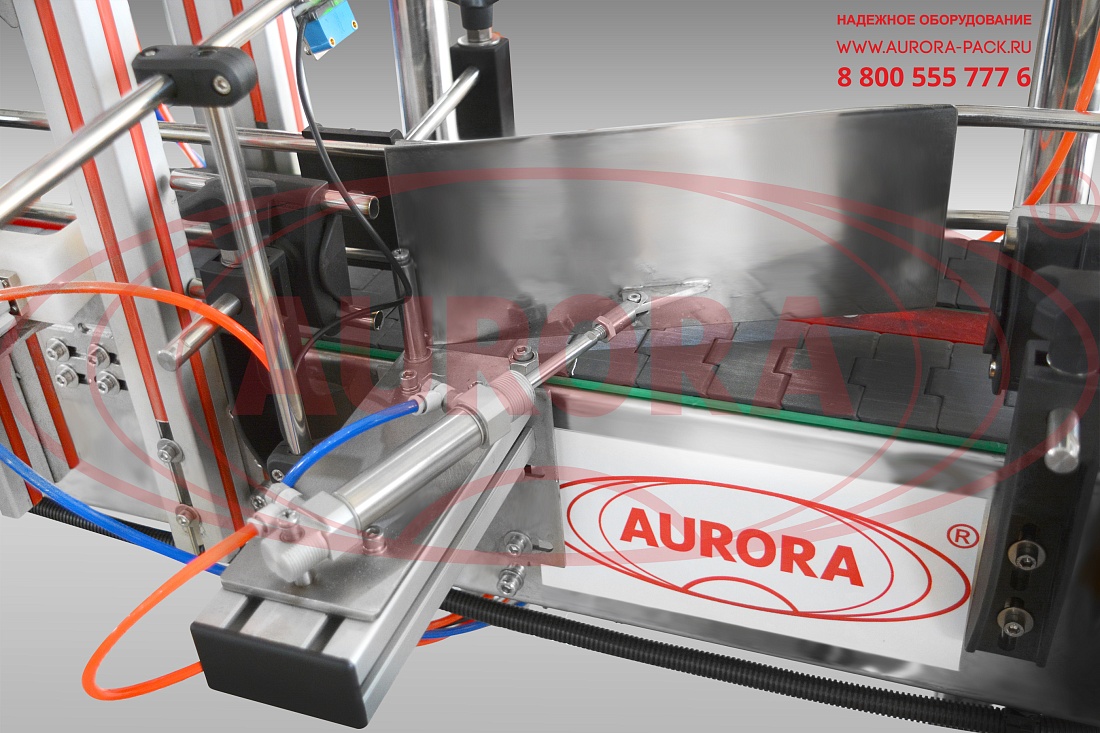

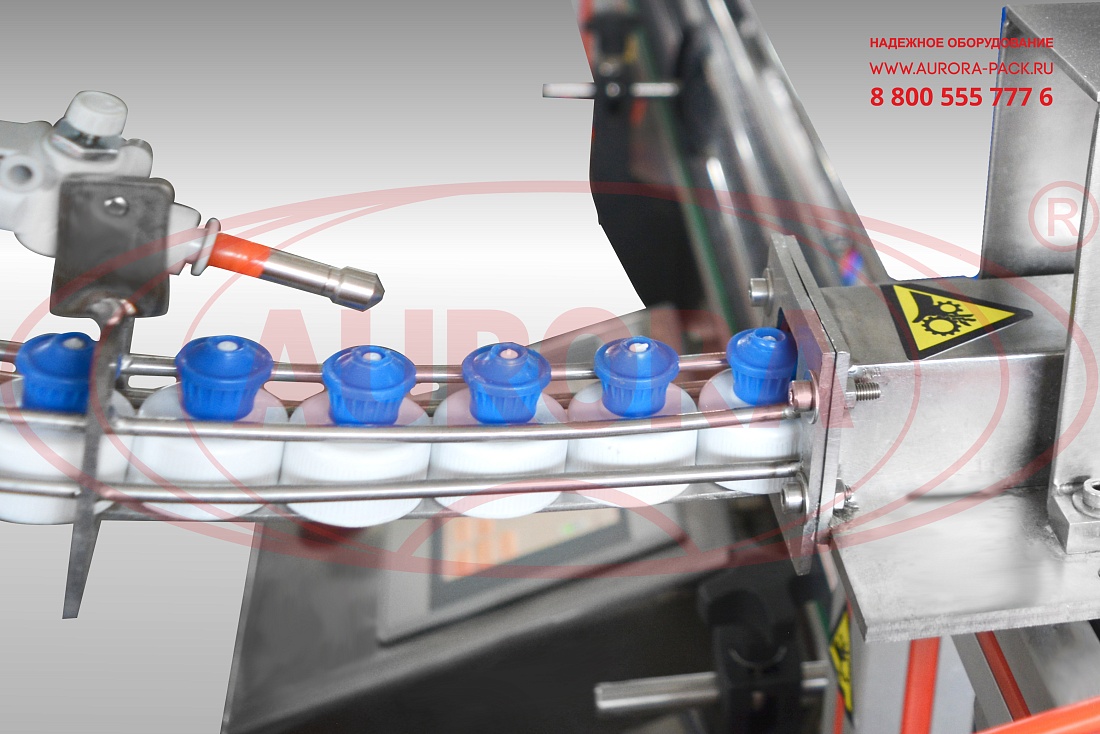

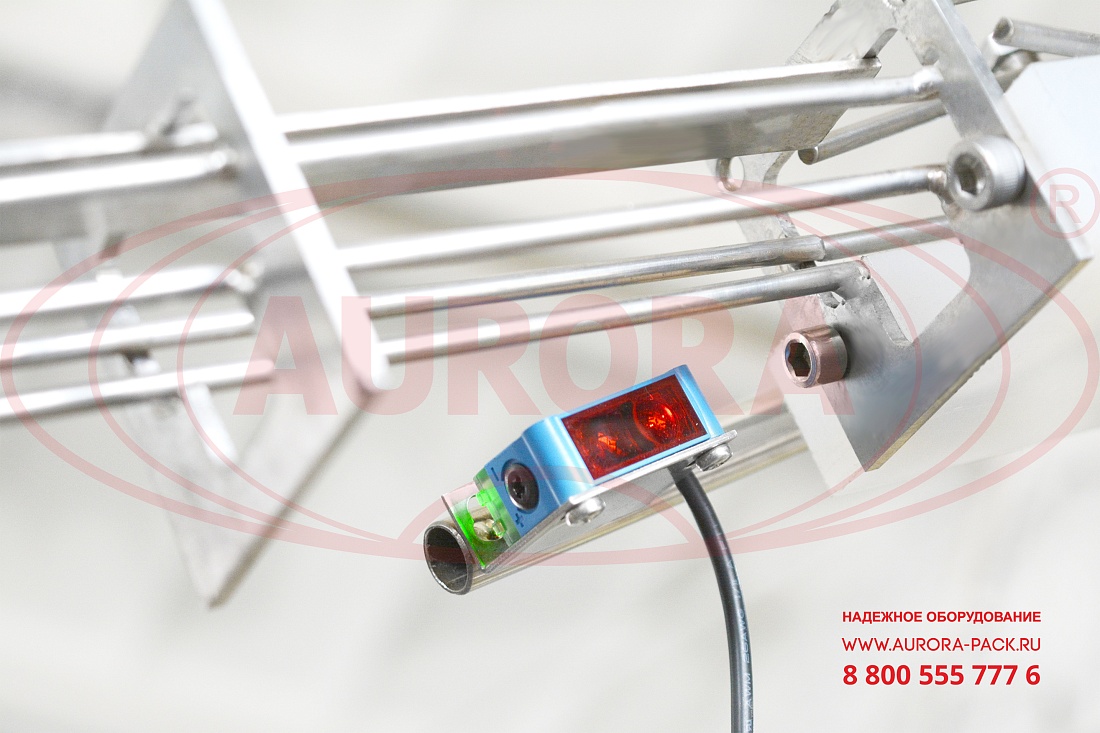

Флаконы перемещаются по транспортеру в зону дозирования 3, в зоне розлива они фиксируются отсекателями, и система производит розлив продукта. Далее флаконы движутся по транспортеру и перемещаются в зону укупорки, где на флакон накидывается колпачок и закручивается. Наличие флакона в позиции определяет датчик, установленный перед узлом установки колпачка. Из ориентатора крышки, по склизу начинают движение по направляющей к устройству забивки крышек. При отсутствии флаконов укупорка не производится. После укупорки флаконы по транспортеру попадают на поворотный стол.

Основные элементы

• Установка дозирующая МДП-200Л;
• Автомат укупорочный МЗ-400Е2Л;
• Ориентатор колпачков ОК-2000;
• Автоматический ориентатор тары;

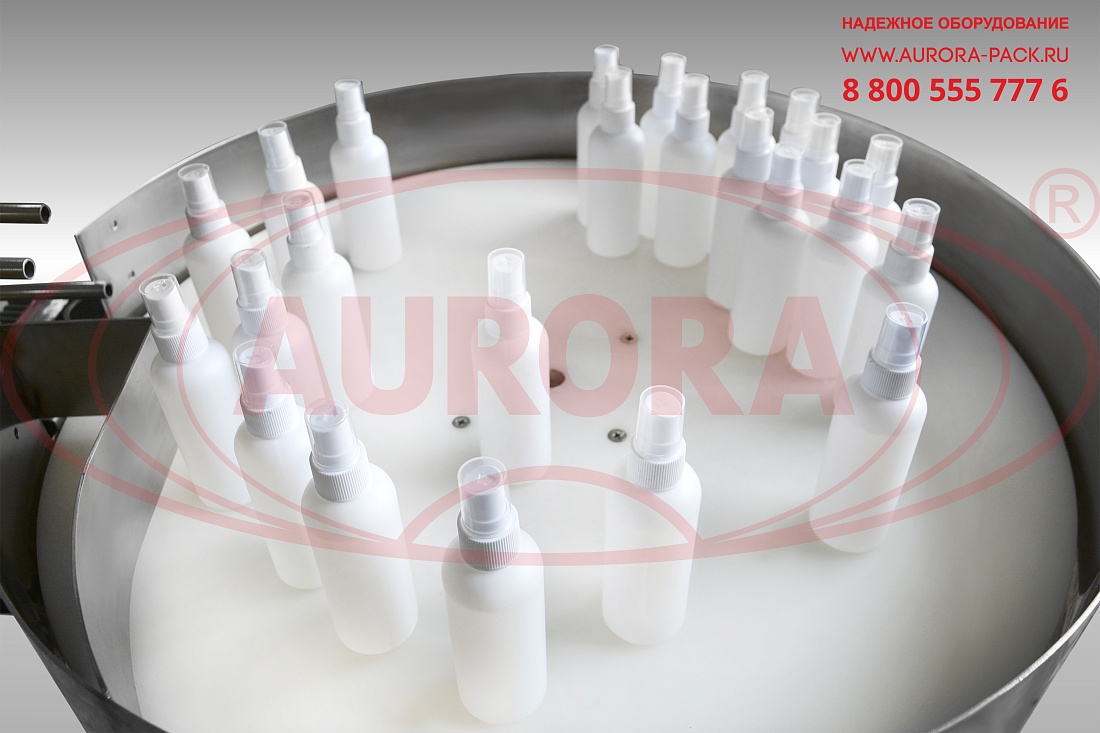

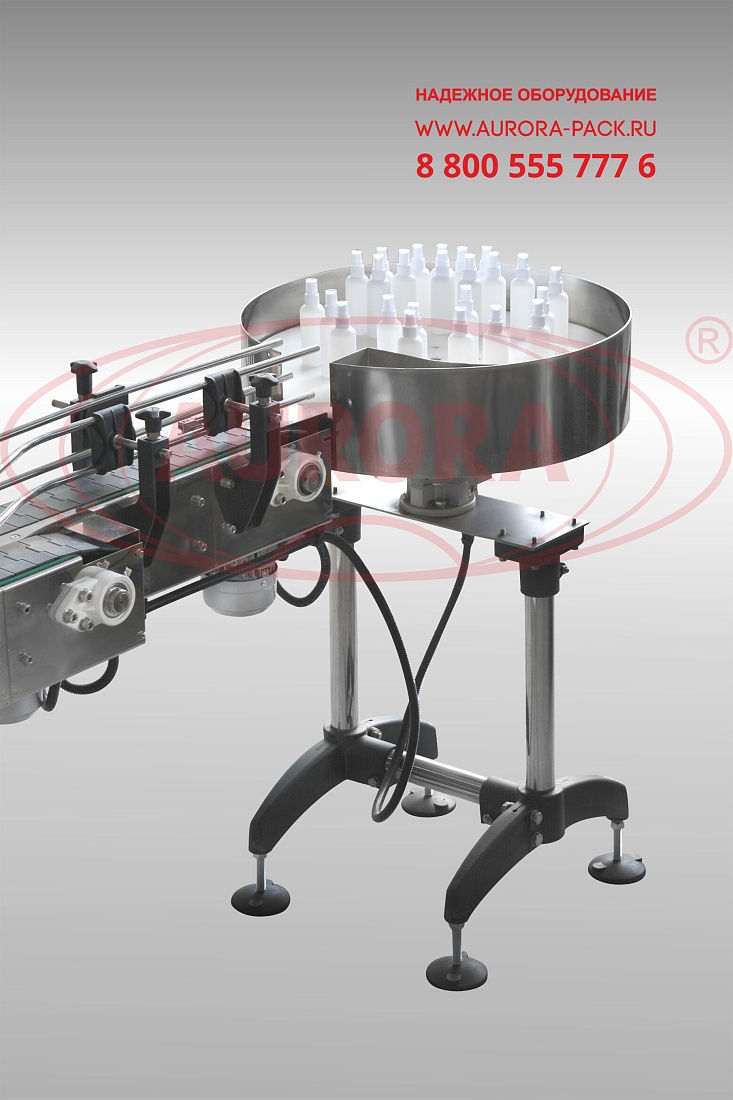

• Поворотный стол ТДМ-600;
• Дозирующие головки;
• Силиконовые трубки;
• Шланги для продукта;
• Панель управления;
• Светосигнальная колонна;
• Транспортер.

Преимущества

• Конструкция системы дозирования адаптирована к фасовке бытовой химии на базе таких едких веществ, как хлор и щелочи;
• Розлив осуществляется в 12 флаконов одновременно;
• Укупорочный узел имеет два потока, которые могут работать как автономно, так и параллельно;
• Возможность розлива едкой химии в цилиндрические и плоские флаконы и ПЭТ-бутыли с разными габаритами;
• Автоматическое ориентирование тары и крышек минимизирует нагрузку на персонал и ускоряет процесс.

Универсальность

Линия розлива химии — гибкое решение, позволяющее расфасовывать средства бытовой химии в различные по форме и объему флаконы. Для переналадки требуется изменить настройки и установить сменную оснастку, которую мы можем изготовить на заказ непосредственно под определенные виды тары.

Удобство работы

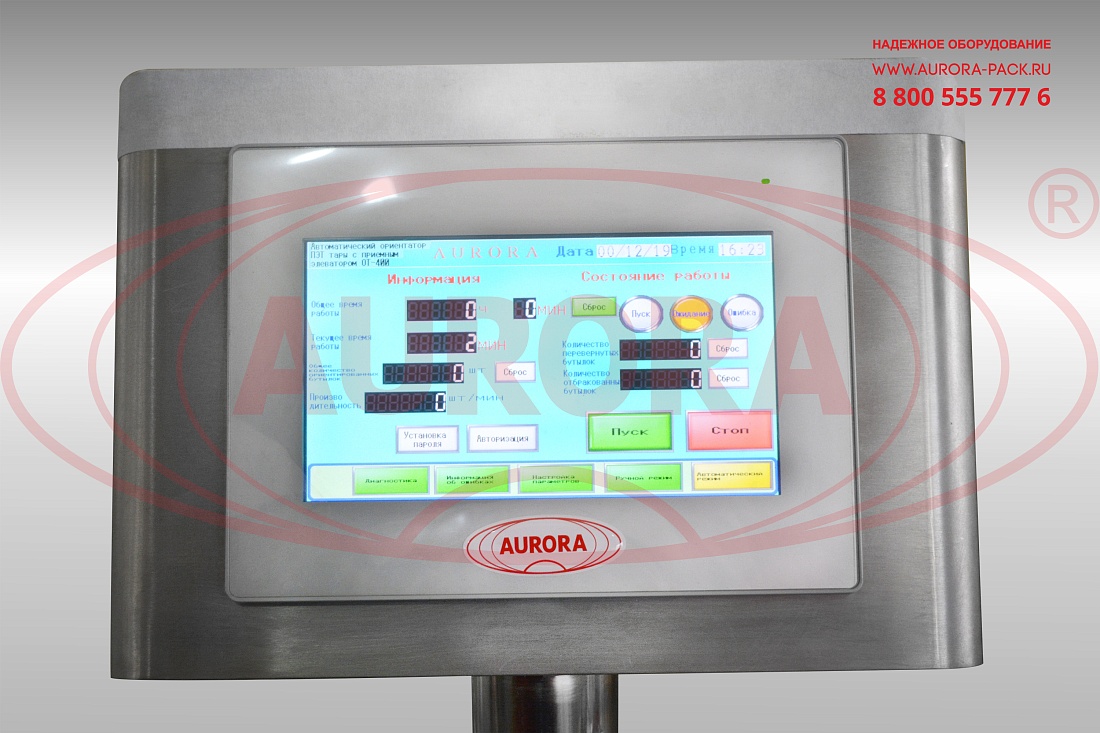

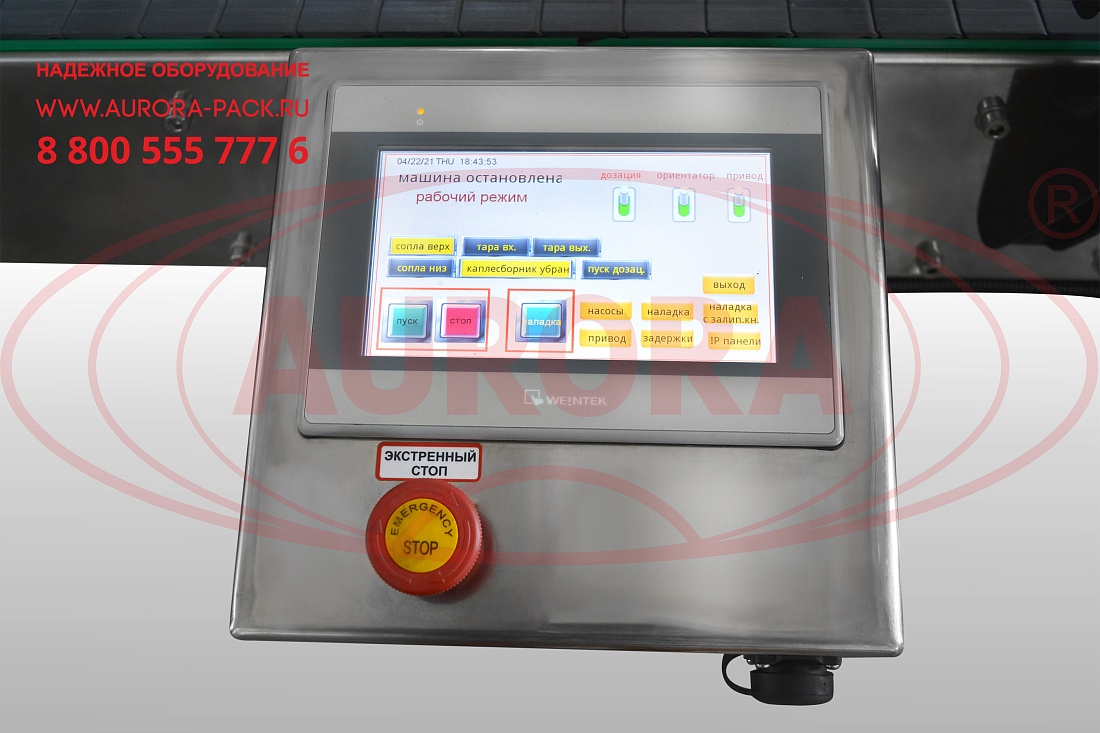

Линия оснащена программным пультом с сенсорным дисплеем и возможностью детальной настройки работы каждого элемента. Система изготовлена на базе высокотехнологичного промышленного контроллера, который позволяет эффективно контролировать ход процессов и сохранять выбранные настройки для нескольких типов тары.

Варианты исполнения

Линия имеет обширный ряд модификаций и изготавливается с системой отбраковки, модулем для нанесения этикеток с датой, дополнительным ориентатором под колпачки с распылителями, установкой для сборки двухкомпонентных колпачков и другим оснащением.

Безопасность

Машина укомплектована современными средствами автоматики и надежными комплектующими от ведущих поставщиков. Датчики наличия тары и крышек обеспечивают синхронизированную работу устройств и отсутствие риска возникновения сбоев в работе. По индивидуальному запросу зона розлива может быть оборудована защитным кожухом и системой вытяжки для исключения попадания едких паров за пределы участка дозирования.
