Линейный гравитационный дозатор для высокоагрессивных жидкостей БР-100Б

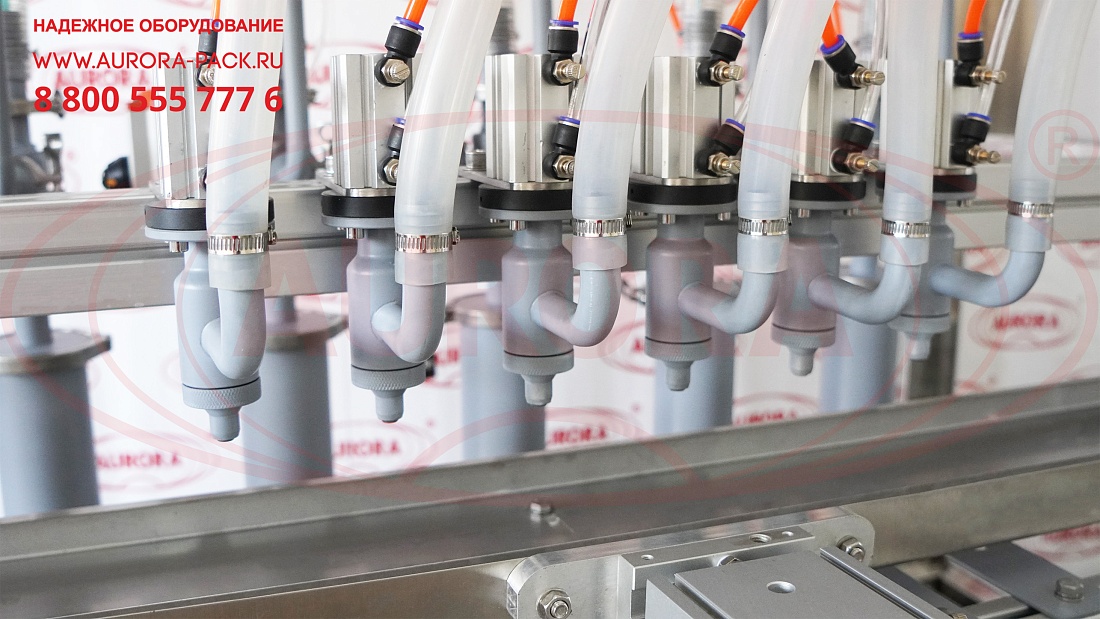

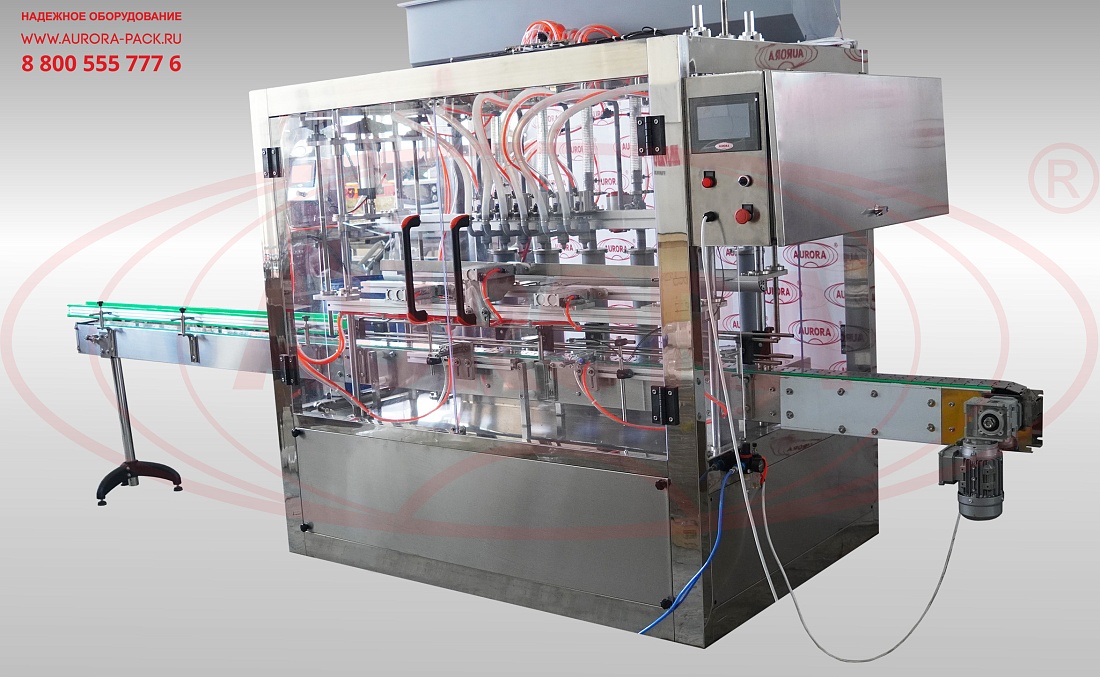

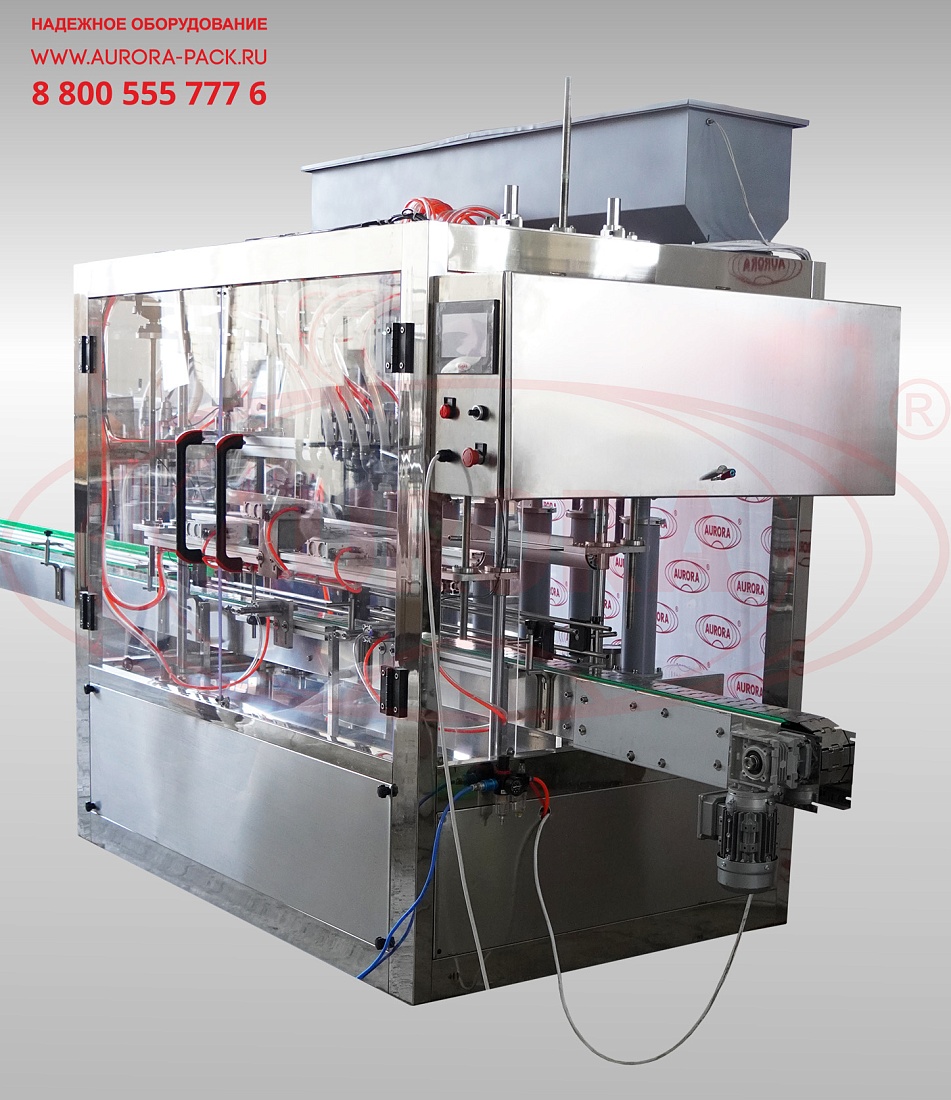

Установка БР-100 представляет собой линейный автоматический шестисопельный дозатор гравитационного типа с огражденной зоной розлива и пластинчатым транспортером для перемещения тары. Комплекс выполнен из пластика высокой прочности, а все элементы, контактирующие с продуктом – из нержавеющей стали, что исключает риск контаминации.

Для определения тары в механизме фиксации используются высокоточные оптические датчики. С тыльной стороны участка дозирования расположен промывочный узел. Наличие каплесборника предотвращает попадание остатков продукта на тару и рабочую поверхность транспортера. Управление реализуется посредством PLC-системы с экраном touch screen.

Назначение и область применения

Линейный гравитационный дозатор БР-100 предназначен для розлива кислотосодержащих, щелочных и других агрессивных жидкостей. Оборудование применяется для розлива бытовой, промышленной и автомобильной химии, а также удобрений и косметических средств.

Принцип работы

Тара поступает на транспортер, по которому перемещается к месту розлива. Оптические датчики фиксируют наличие тары, в результате чего срабатывает механизм фиксации. Сопла опускаются в тару, и производится подача продукта в соответствии с настройками временного цикла дозирования. По завершении процесса клапан закрывается, сопла поднимаются, выдвигается каплесборник, и механизм фиксации освобождает тару. Наполненные флаконы перемещаются на выходной транспортер.

Основные элементы

• Корпус;
• Транспортер;
• Шкаф с электрокомпонентами и органами управления;
• Автоматический дозатор мод. БР-100;

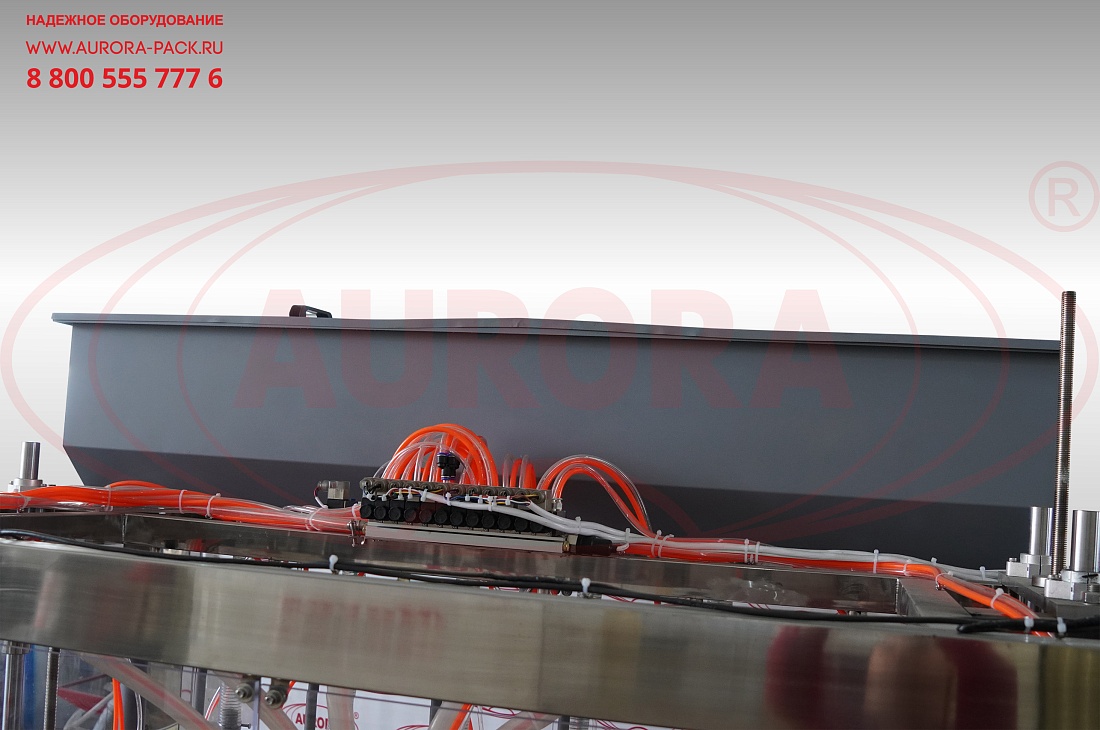

• Накопительная емкость;
• Технологический участок дозирования.

Преимущества

• Широкий диапазон розлива;
• Наличие датчика уровня продукта в емкости;
• Простота интеграции с другим оборудованием;
• Устойчивость материалов изготовления к коррозии.

Универсальность

Дозатор может переналаживаться для работы с другим продуктом или фасовки в тару другого формата.

Удобство работы

Процесс дозирования проходит полностью в автоматическом режиме. Управление и настройка осуществляется с помощью сенсорной панели оператора.

Варианты исполнения

Установка изготавливается в исполнении с корпусом из нержавеющей стали, а также с оснащением CIP-мойкой, дополнительными соплами, накопительными столами и другим вспомогательным оборудованием.

Безопасность

Перед каждым рукавом расположен кран для экстренного перекрытия подачи жидкости из накопительной емкости в узел дозирования, что позволяет оперативно останавливать процесс дозирования в случае возникновения нештатной ситуации.
