Гравитационный дозатор на расходомерах для розлива в канистры и пакеты «Дой-пак» Niagara-G

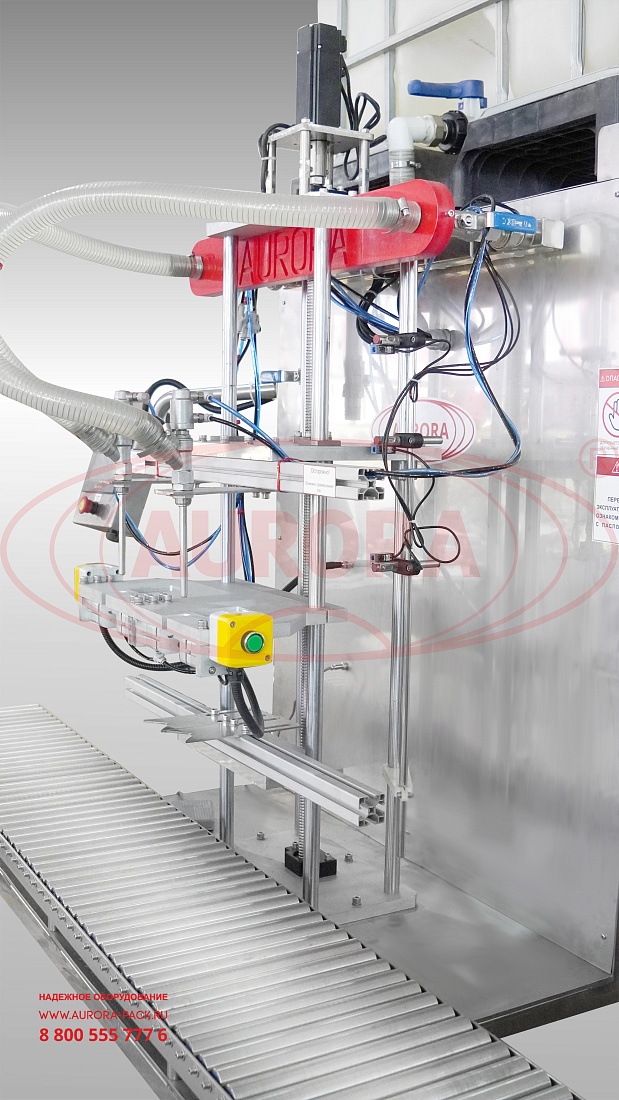

Высокопроизводительный дозатор линейного типа выполняет точный и быстрый розлив жидких и вязких продуктов в ПЭТ-канистры объемом до 60 л и пакеты типа «Дой-пак». Дозатор производит розлив в полуавтоматическом режиме. Розлив осуществляется посредством гравитационного метода, контролируется временными задержками и осуществляется открытием/закрытием пневматических кранов. Система сопел приводится в движение серводвигателем с винтовым подъемным механизмом.

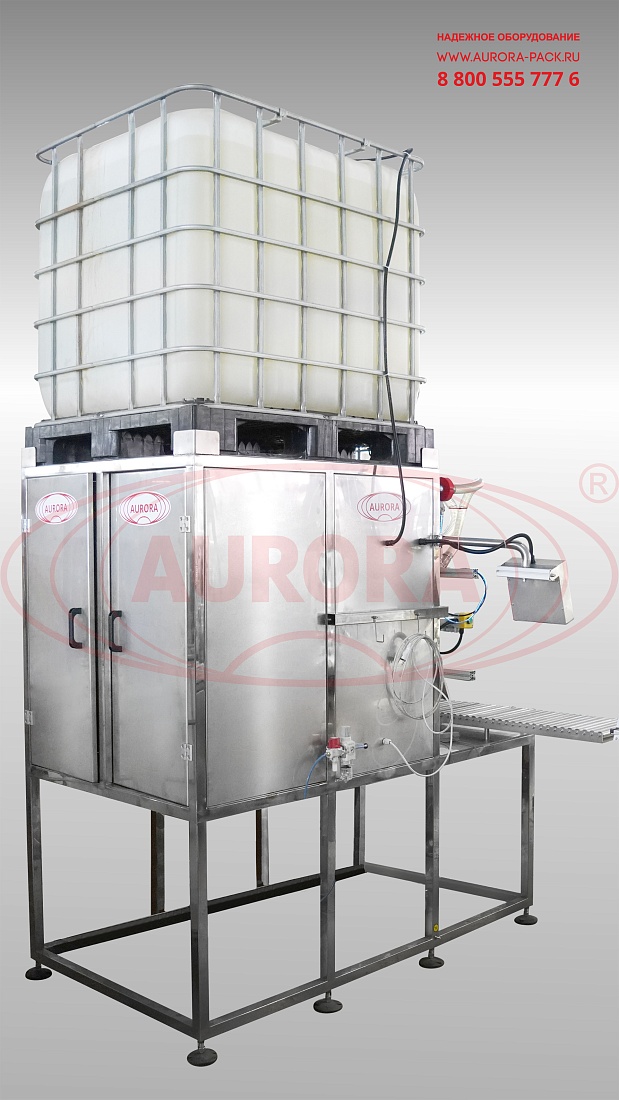

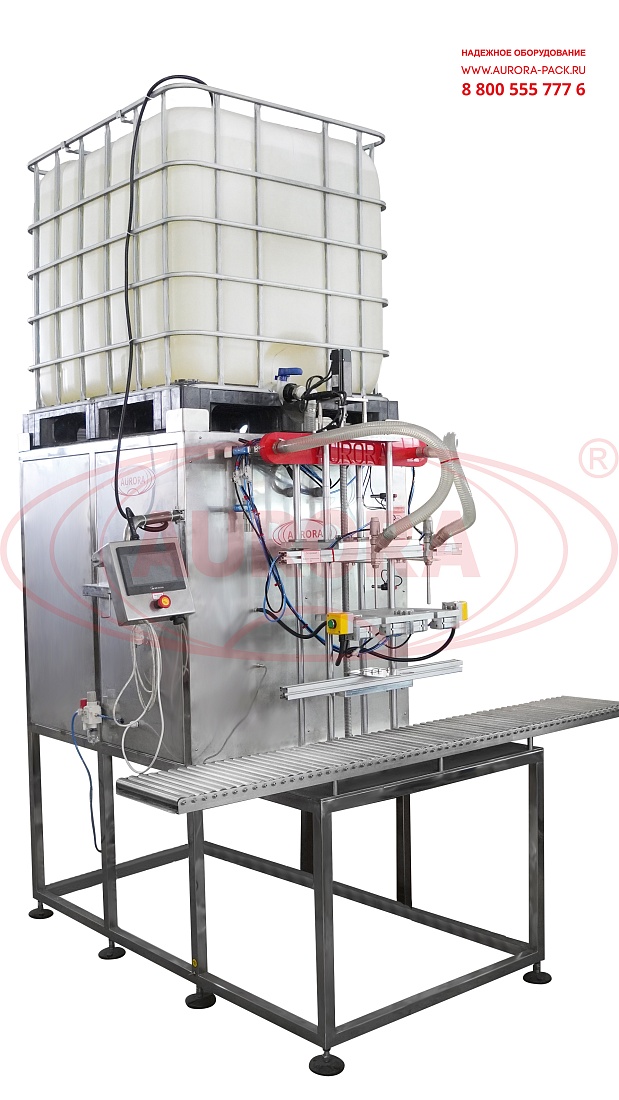

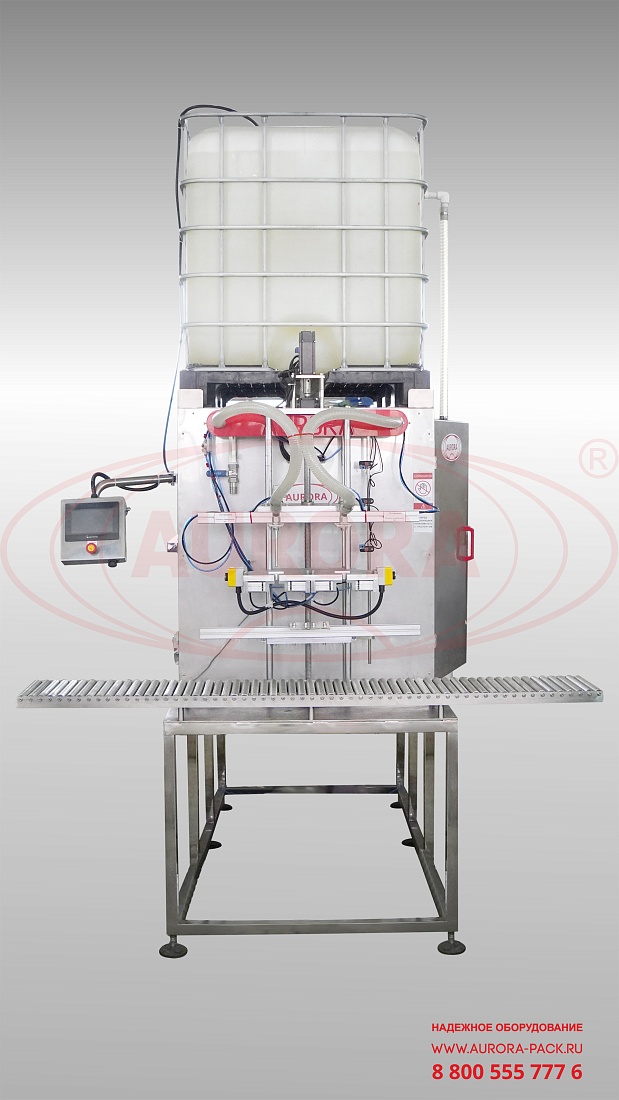

Установка оснащена рольгангом, обеспечивающим возможность перемещения крупногабаритной тары. Технологическая зона дозирования выполнена со специальными механизмами для фиксации упаковок «Дой-пак». В комплектацию машины включен еврокуб с креплениями и насос для подачи продукта в емкость. Производительность установки на таре объемом 10 л достигает 180 шт/час.

Назначение и область применения

Дозатор МД-500Д3Б предназначен для дозированной подачи жидкого продукта в тару в полуавтоматическом режиме. Оборудование используется для расфасовки широкого спектра продуктов — косметических средств, продуктов питания, автомобильной и бытовой химии.

Принцип работы

Канистры, в которые будет производиться розлив, оператор помещает на платформу под дозирующие сопла и производит запуск. Продукт поступает из основной ёмкости в раздаточную. Когда уровень продукта в раздаточной ёмкости достигает установленного датчиком уровня, подача продукта из основной ёмкости в раздаточную приостанавливается. Давление продукта, необходимое для розлива, создается за счет разницы высоты между соплами и емкостью с продуктом. Далее сопла с пневмоклапанами опускаются. Затем автомат дозирует продукт в заданном объеме, после чего оператор убирает с платформы тару и ставит под сопла следующую пару канистр.

Основные элементы

• Рама;
• Еврокуб с креплениями;
• Сервопривод механизма подъема сопел;

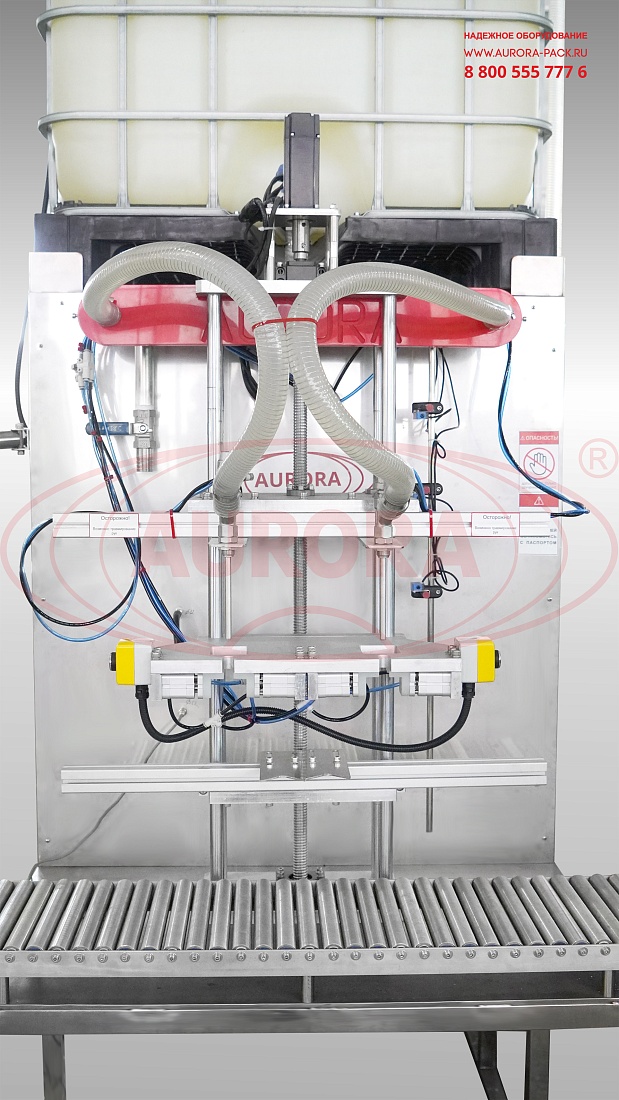

• Дозирующие сопла;
• Каплесборник;
• Рольганг;

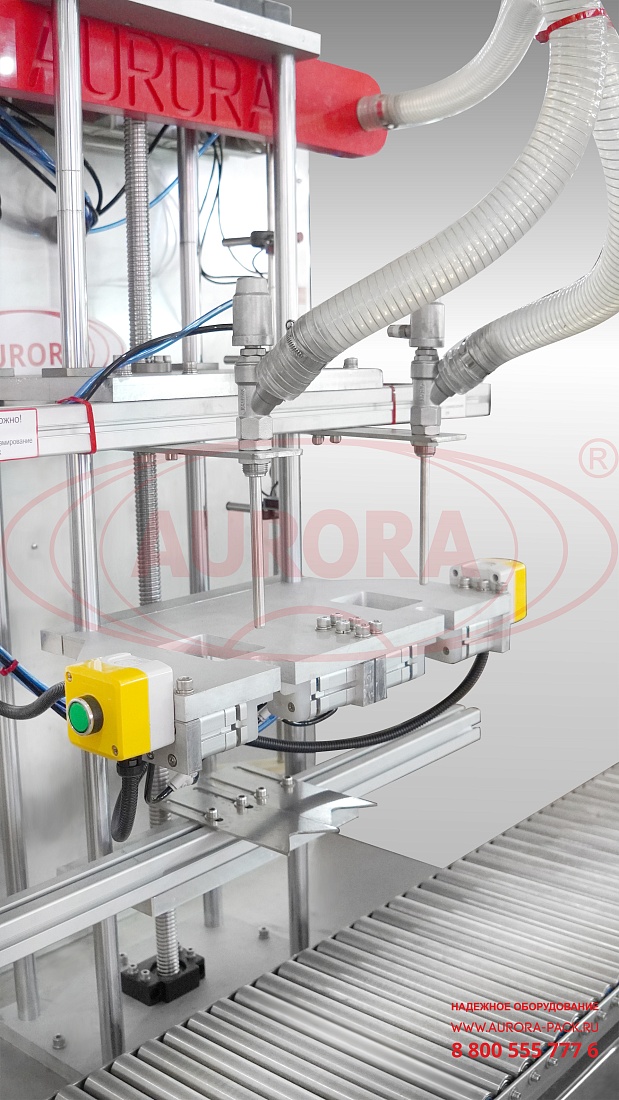

• Механизм фиксации упаковки типа «Дой-пак»;
• Кнопка «Аварийный стоп».

Преимущества

• Адаптация к фасовке в канистры и упаковки типа «Дой-пак»;
• Широкая вариативность объема используемой тары - 1/5/10/20/50 л;
• Быстрый налив за счет гравитационной системы на расходомерах;
• Система умного розлива «ASF» с функцией подъема сопел;
• Одновременная фасовка в две тары;
• Простота переналадки.

Универсальность

Дозатор имеет широкий диапазон розлива — от 1000 мл до 50000 мл, что дает возможность фасовать продукт как в мини-канистры, так и в крупную тару.

Удобство работы

Для настройки и контроля за работой оборудования предусмотрена сенсорная панель управления, выполненная на базе PLC. При помощи виртуальной клавиатуры можно легко и быстро настроить параметры работы узлов. Введенные данные сохраняются в памяти устройства. В окне режима наладки можно проверить работоспособность отдельных элементов установки.

Варианты исполнения

Дозирующая машина МД-500Д3Б выпускается в EX-исполнении (взрывозащита), что обеспечивает безопасность при работе с легковоспламеняющимися продуктами.

Безопасность

Дозатор оснащен системой «Аварийный стоп», позволяющей экстренно остановить работу всей установки при возникновении нештатной ситуации на производстве.
